MAX1706EEE概述

1至3节电池，大电流，低噪声，升压型线性稳压器DC- DC转换器 1- to 3-Cell, High-Current, Low-Noise, Step-Up DC-DC Converters with Linear Regulator

升压开关稳压器 IC 正可调式 2.5V 1 输出 550mA（开关） 16-SSOP（0.154"，3.90mm 宽）

得捷:
IC REG BOOST ADJ 550MA 16QSOP

贸泽:
开关稳压器 1-3 Cell Step-Up w/Linear Regulator

Chip1Stop:
Conv DC-DC Single Step Up 0.7V to 5.5V 16-Pin QSOP

MAX1706EEE中文资料参数规格

技术参数

频率 400 kHz

电源电压DC 5.50 V

输出接口数 1

输出电压 2.5V ~ 5.5V

输出电流 400 mA

调节输出数 2

输出功率 696 mW

开关频率 260kHz ~ 340kHz

输入电压Max 5.5 V

输入电压Min 0.9 V

输出电压Max 5.5 V

输出电压Min 2.5 V

工作温度Max 85 ℃

工作温度Min -40 ℃

输入电压 0.7V ~ 5.5V

封装参数

安装方式 Surface Mount

引脚数 16

封装 QSOP-16

外形尺寸

封装 QSOP-16

物理参数

工作温度 -40℃ ~ 85℃ TA

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 Non-Compliant

含铅标准 Contains Lead

数据手册

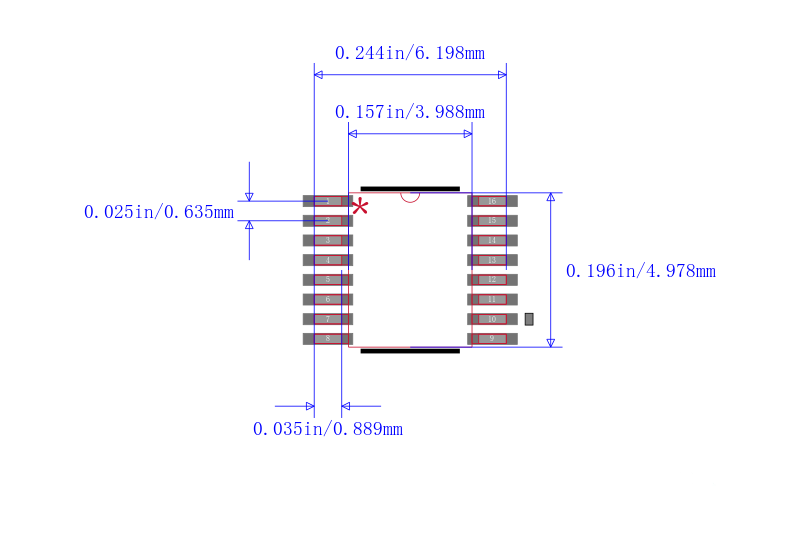

MAX1706EEE引脚图与封装图

在线购买MAX1706EEE

型号： MAX1706EEE

描述：1至3节电池，大电流，低噪声，升压型线性稳压器DC- DC转换器 1- to 3-Cell, High-Current, Low-Noise, Step-Up DC-DC Converters with Linear Regulator

替代型号MAX1706EEE
