MCP100-315DI/TO概述
MICROCHIP MCP100-315DI/TO 监控器电路, 低电平有效复位, 1V-5.5V输入, TO-92-3
是一款微控制器监控电路, 带有CMOS推挽式和低电平有效RESET输出。电压监控器件设计用于保持微控制器在RESET状态, 直到系统电压达到适当的数值, 并稳定下来。如果电源电压降至安全工作范围以下, 该器件可提供掉电保护。只要VDD引脚上的电压低于断电点电压, 器件将输出RESET/RESET信号。
- .
- 将微控制器保持在复位状态, 直到电源电压达到工作电压
- .
- 掉电时将微控制器复位
- .
- 精确监测3, 3.3, 5V系统
- .
- 可选择7个电压处罚点
- .
- 5V系统的温度精度为±125mV, 3V系统的温度精度为±75mV 过温
- .
- 45µA 工作电流 典型值
MCP100-315DI/TO中文资料参数规格
技术参数
电源电压DC 1.00V min
工作电压 1V ~ 5.5V
供电电流 0.06 mA
针脚数 3
静态电流 45.0 µA
阈值电压 3.075 V
复位电压Min 3 V
复位电压Max 3.15 V
工作温度Max 85 ℃
工作温度Min -40 ℃
电源电压Max 5.5 V
电源电压Min 1 V
封装参数
安装方式 Through Hole
引脚数 3
封装 TO-226-3
外形尺寸
长度 4.95 mm
高度 4.95 mm
封装 TO-226-3
物理参数
工作温度 -40℃ ~ 85℃
其他
产品生命周期 Active
包装方式 Bulk
制造应用 Automotive, 计算机和计算机周边
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
海关信息
ECCN代码 EAR99
香港进出口证 NLR

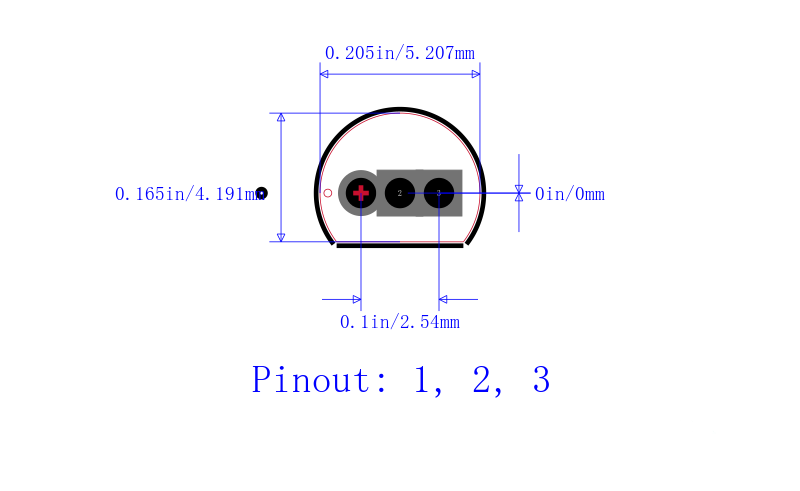

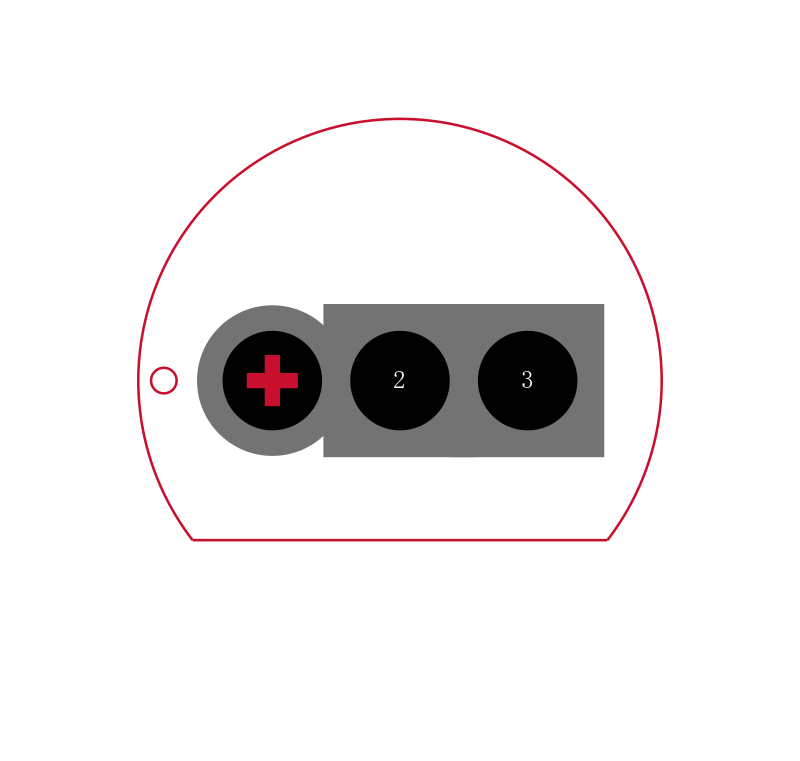

MCP100-315DI/TO引脚图与封装图
