MCP6004-E/P概述

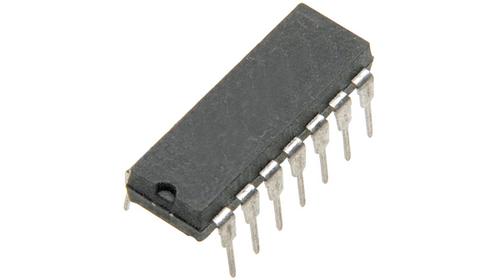

MICROCHIP  MCP6004-E/P  运算放大器, 四路, AEC-Q100, 1 MHz, 4个放大器, 0.6 V/µs, 1.8V 至 6V, DIP, 14 引脚

MCP6001/6002/6004


得捷:
IC OPAMP GP 4 CIRCUIT 14DIP


欧时:
Microchip 运算放大器 MCP6004-E/P 四路, 1MHz增益带宽积, 1.8 → 6 V单电源电压, 14引脚 PDIP封装


立创商城:
MCP6004-E/P


贸泽:
Operational Amplifiers - Op Amps Quad 1.8V 1MHz


艾睿:
Op Amp Quad Low Power Amplifier R-R I/O 6V Automotive 14-Pin PDIP Tube


Allied Electronics:
Op Amp; Quad 1.8V; 1MHz OP; E Temp


安富利:
OP Amp Quad GP R-R I/O 6V 14-Pin PDIP Tube


Chip1Stop:
Op Amp Quad GP R-R I/O 6V Automotive 14-Pin PDIP Tube


Verical:
Op Amp Quad Low Power Amplifier R-R I/O 6V Automotive 14-Pin PDIP Tube


Newark:
Operational Amplifier, Quad, 4 Amplifier, 1 MHz, 0.6 V/µs, 1.8V to 6V, DIP, 14 Pins


DeviceMart:
IC OPAMP QUAD 1.8V 1MHZ 14DIP


MCP6004-E/P中文资料参数规格
技术参数

电源电压DC 1.80V min

供电电流 100 µA

电路数 4

通道数 4

针脚数 14

共模抑制比 60 dB

输入补偿漂移 2.00 µV/K

带宽 1 MHz

转换速率 600 mV/μs

增益频宽积 1 MHz

输入补偿电压 4.5 mV

输入偏置电流 1 pA

工作温度Max 125 ℃

工作温度Min -40 ℃

增益带宽 1 MHz

共模抑制比Min 60 dB

电源电压 1.8V ~ 6V

电源电压Max 5.5 V

电源电压Min 1.8 V

输入电压 1.5V ~ 2.1V

封装参数

安装方式 Through Hole

引脚数 14

封装 PDIP-14

外形尺寸

长度 19.69 mm

宽度 6.35 mm

高度 4.95 mm

封装 PDIP-14

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tube

制造应用 Automotive, Portable Devices, Computers & Computer Peripherals, , Computers & Computer Peripherals, Power Management, Automotive, Portable Devices, 电源管理, 便携式器材

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

数据手册

MCP6004-E/P引脚图与封装图
MCP6004-E/P引脚图
MCP6004-E/P封装图
MCP6004-E/P封装焊盘图
在线购买MCP6004-E/P
型号: MCP6004-E/P
制造商: Microchip 微芯
描述:MICROCHIP  MCP6004-E/P  运算放大器, 四路, AEC-Q100, 1 MHz, 4个放大器, 0.6 V/µs, 1.8V 至 6V, DIP, 14 引脚
替代型号MCP6004-E/P
型号/品牌 代替类型 替代型号对比

MCP6004-E/P

Microchip 微芯

当前型号

当前型号

MCP6004-I/P

微芯

类似代替

MCP6004-E/P和MCP6004-I/P的区别

MCP6244-E/P

微芯

类似代替

MCP6004-E/P和MCP6244-E/P的区别

AD8004ANZ

亚德诺

功能相似

MCP6004-E/P和AD8004ANZ的区别
