MAX2059ETL+参数规格_中文资料_数据手册PDF

MAX2059ETL+概述

1700MHz至2200MHz ，高线性度， SPI控制的DVGA，集成环回混频器 1700MHz to 2200MHz High-Linearity, SPI-Controlled DVGA with Integrated Loopback Mixer

射频放大器 IC 手机，ATE，GSM，EDGE，ISM，W-CDMA，802.16/WiMax，CDMA2000 1.7GHz ~ 2.2GHz 40-TQFN（6x6）

得捷:
IC AMP CELL 1.7GHZ-2.2GHZ 40TQFN

贸泽:
RF Amplifier 0.7GHz - 1.2GHz SPI-Controlled DVGA

安富利:
RF Amp Chip Single Gain Amp 2.2GHz 5.25V 40-Pin TQFN EP

Chip1Stop:
RF Amp Single VGA 2.2GHz 5.25V 40-Pin TQFN EP

MAX2059ETL+中文资料参数规格

技术参数

频率 1.7GHz ~ 2.2GHz

电源电压DC 5.00 V

供电电流 217mA ~ 275mA

电路数 1

通道数 1

耗散功率 2.1 W

增益 8dB ~ 13.3dB

测试频率 1.85 GHz

工作温度Max 85 ℃

工作温度Min 40 ℃

耗散功率Max 2100 mW

电源电压 4.75V ~ 5.25V

电源电压Max 5.25 V

电源电压Min 4.75 V

封装参数

安装方式 Surface Mount

引脚数 40

封装 TQFN-40

外形尺寸

长度 6.00 mm

宽度 6.00 mm

封装 TQFN-40

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

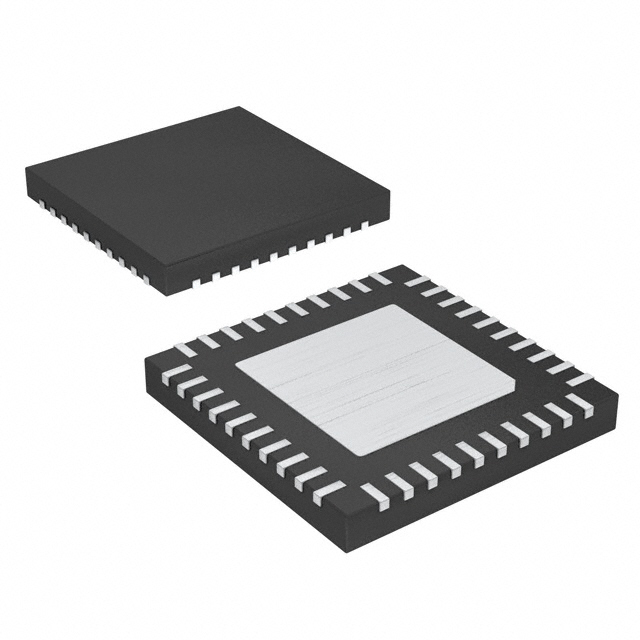

MAX2059ETL+引脚图与封装图

在线购买MAX2059ETL+

型号： MAX2059ETL+

描述：1700MHz至2200MHz ，高线性度， SPI控制的DVGA，集成环回混频器 1700MHz to 2200MHz High-Linearity, SPI-Controlled DVGA with Integrated Loopback Mixer

替代型号MAX2059ETL+
