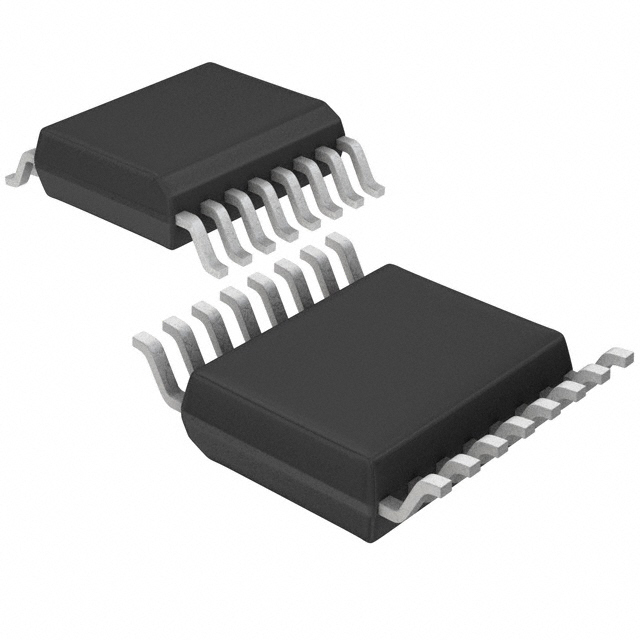

MAXIM INTEGRATED PRODUCTS MAX3232EEAE+T 芯片, 线路驱动器, RS232, RS422/RS485
是一款±15KV静电保护真RS232收发器, 16引脚SSOP封装. 这款3V供电EIA/TIA-232和V.28/V.24通信连接器件具有低功耗, 高数据速率和增强型静电放电 ESD保护功能. 增强型静电结构保护所有发送器输出与接收器输入, ±15KV IEC 1000-4-2空气, ±8KV IEC 1000-4-2接触, ±15KV人体模型. 采用内部双电荷泵, 低压差发送器输出级可提供真RS232性能, 3V至5.5V电源. 3.3V电源供电时, 电荷泵只需要4个0.1µF的小电容. MAX3232E具有两个接收器和两个发送器. 该器件的引脚, 封装和功能与业界标准MAX232器件兼容.
电源电压DC 3.00V min
针脚数 16
耗散功率 571 mW
工作温度Max 85 ℃
工作温度Min -40 ℃
电源电压 3V ~ 5.5V
电源电压Max 5.5 V
电源电压Min 3 V
安装方式 Surface Mount
引脚数 16
封装 SSOP-16
长度 6.33 mm
宽度 5.38 mm
高度 1.78 mm
封装 SSOP-16
工作温度 -40℃ ~ 85℃
产品生命周期 Unknown
包装方式 Cut Tape CT
制造应用 Consumer Electronics, Communications & Networking, Portable Devices, Communications & Networking, Consumer Electronics, Portable Devices
RoHS标准 RoHS Compliant
含铅标准 Lead Free
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
MAX3232EEAE+T Maxim Integrated 美信 | 当前型号 | 当前型号 |
SP3232EBEA-L 艾科嘉 | 完全替代 | MAX3232EEAE+T和SP3232EBEA-L的区别 |
MAX3232EEAE+ 美信 | 类似代替 | MAX3232EEAE+T和MAX3232EEAE+的区别 |
MAX3232ECAE+ 美信 | 类似代替 | MAX3232EEAE+T和MAX3232ECAE+的区别 |
