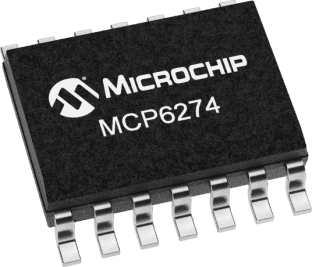

MCP6274-E/SL

MCP6274-E/SL图片1
MCP6274-E/SL图片2
MCP6274-E/SL图片3
MCP6274-E/SL图片4
MCP6274-E/SL图片5
MCP6274-E/SL图片6
MCP6274-E/SL图片7
MCP6274-E/SL图片8
MCP6274-E/SL图片9
MCP6274-E/SL图片10
MCP6274-E/SL图片11
MCP6274-E/SL图片12
MCP6274-E/SL图片13
MCP6274-E/SL图片14
MCP6274-E/SL图片15
MCP6274-E/SL图片16
MCP6274-E/SL图片17
MCP6274-E/SL图片18
MCP6274-E/SL图片19
MCP6274-E/SL图片20
MCP6274-E/SL概述

MICROCHIP  MCP6274-E/SL  运算放大器, 四路, AEC-Q100, 2 MHz, 4个放大器, 0.9 V/µs, 2V 至 5.5V, SOIC, 14 引脚

MCP6271/6272/6273/6274/6275

### 运算放大器,


得捷:
IC OPAMP GP 4 CIRCUIT 14SOIC


立创商城:
MCP6274-E/SL


欧时:
Microchip 运算放大器 MCP6274-E/SL 四路, 2MHz增益带宽积, 3 至 5V, 14引脚 SOIC封装


贸泽:
Operational Amplifiers - Op Amps Quad 2MHz


e络盟:
运算放大器, 四路, AEC-Q100, 2 MHz, 4个放大器, 0.9 V/µs, 2V 至 5.5V, SOIC, 14 引脚


艾睿:
OP Amp Quad GP R-R I/O 5.5V Automotive 14-Pin SOIC N Tube


Allied Electronics:
IC OPAMP GP 2MHZ RRO 14SOIC


安富利:
OP Amp Quad GP R-R I/O 5.5V 14-Pin SOIC N Tube


Chip1Stop:
OP Amp Quad GP R-R I/O 5.5V 14-Pin SOIC N Tube


TME:
Operational amplifier; 2MHz; 2÷5.5V; Channels:4; SO14


Verical:
Op Amp Quad GP R-R I/O 5.5V Automotive 14-Pin SOIC N Tube


Newark:
# MICROCHIP  MCP6274-E/SL  Operational Amplifier, QUAD, 2 MHz, 4, 0.9 V/ s, 2V to 5.5V, SOIC, 14


DeviceMart:
IC OPAMP 2.0V QUAD R-R 14SOIC


MCP6274-E/SL中文资料参数规格
技术参数

电源电压DC 2.00V min

工作电压 2V ~ 5.5V

输出电流 25 mA

供电电流 170 µA

电路数 4

通道数 4

针脚数 14

共模抑制比 70 dB

静态电流 240 µA

输入补偿漂移 1.70 µV/K

带宽 2 MHz

转换速率 900 mV/μs

增益频宽积 2 MHz

输入补偿电压 3 mV

输入偏置电流 1 pA

输入电压Max 6 V

输入电压Min 2 V

工作温度Max 125 ℃

工作温度Min -40 ℃

增益带宽 2 MHz

共模抑制比Min 70 dB

电源电压 2V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 2 V

输入电压 2V ~ 6V

封装参数

安装方式 Surface Mount

引脚数 14

封装 SOIC-14

外形尺寸

长度 8.65 mm

宽度 3.9 mm

高度 1.25 mm

封装 SOIC-14

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tube

制造应用 Power Management, Automotive, 电源管理, 车用

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

数据手册

MCP6274-E/SL引脚图与封装图
MCP6274-E/SL引脚图
MCP6274-E/SL封装图
MCP6274-E/SL封装焊盘图
