M80-8820342概述

HARWIN  M80-8820342  线至板连接器, M80系列, 3 触点, 针座, 2 mm, 通孔安装, 1 排

SIL 插头,带闩锁 - 垂直 PC 尾线


得捷:
CONN HEADER VERT 3POS 2MM


欧时:
HARWIN PCB 针座 Datamate L-Tek 系列 3路 2mm节距 1排 直向 M80-8820342, 焊接端接, 3A, 通孔


e络盟:
线至板连接器, 2 mm, 3 触点, 针座, Datamate L-Tek M80系列, 通孔安装, 1 排


安富利:
Datamate L-Tek SIL Male Vertical 3mm PC Tail Connector, latched, selective gold + tin, 3 contacts


Chip1Stop:
Conn Datamate M 3 POS 2mm Solder ST Thru-Hole Tube


Newark:
# HARWIN  M80-8820342  Wire-To-Board Connector, 2 mm, 3 Contacts, Header, Datamate L-Tek M80 Series, Through Hole, 1 Rows


M80-8820342中文资料参数规格
技术参数

触点数 3

极性 Male

触点电镀 Gold

额定电流 3 A

排数 1

针脚数 3

额定电流Max 3 A

额定电压 800 V

接触电阻Max 25 mΩ

封装参数

安装方式 Through Hole

引脚间距 2.01 mm

外形尺寸

长度 9.6 mm

宽度 3.8 mm

引脚间距 2.01 mm

物理参数

颜色 Black

触点材质 Phosphor Bronze

工作温度 -55℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tube

制造应用 -

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

数据手册

M80-8820342引脚图与封装图

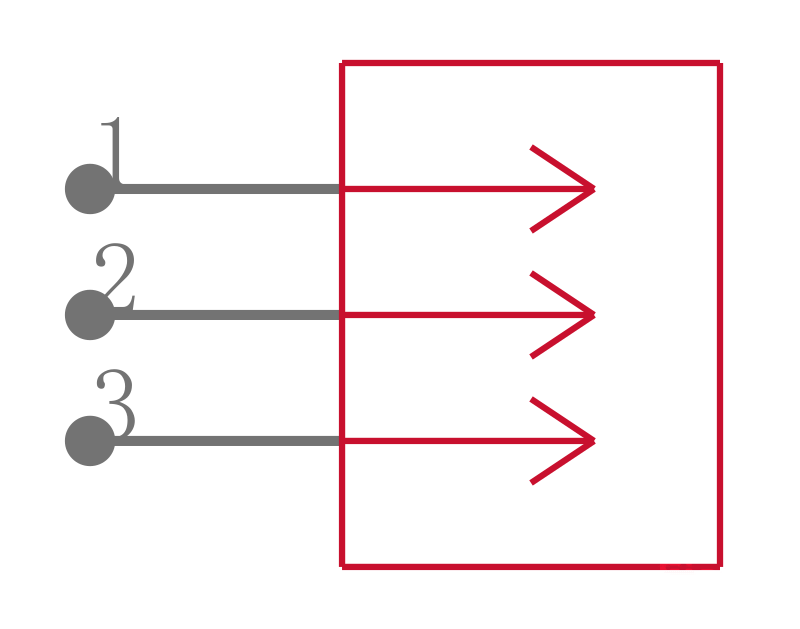

M80-8820342引脚图

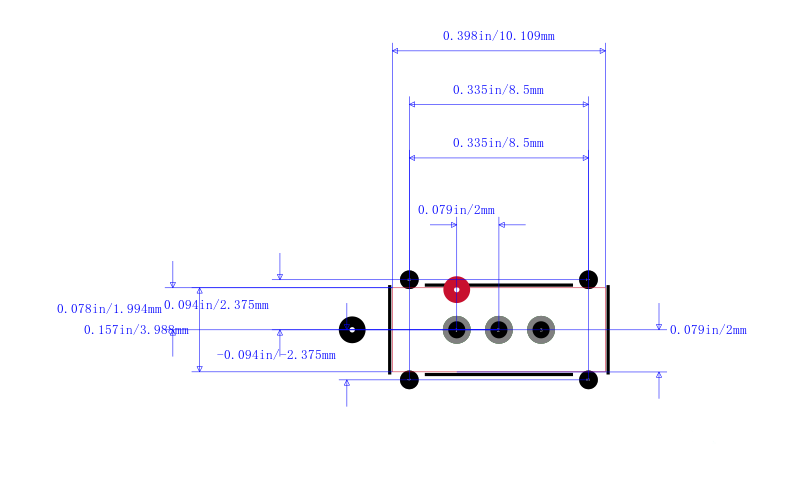

M80-8820342封装图

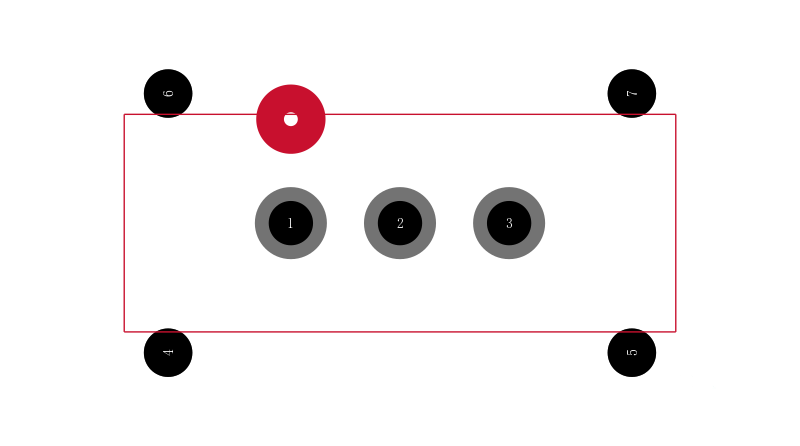

M80-8820342封装焊盘图
在线购买M80-8820342
型号: M80-8820342
制造商: Harwin
描述:HARWIN  M80-8820342  线至板连接器, M80系列, 3 触点, 针座, 2 mm, 通孔安装, 1 排
替代型号M80-8820342
型号/品牌 代替类型 替代型号对比

M80-8820342

Harwin

当前型号

当前型号

M80-8770322

Harwin

完全替代

M80-8820342和M80-8770322的区别
