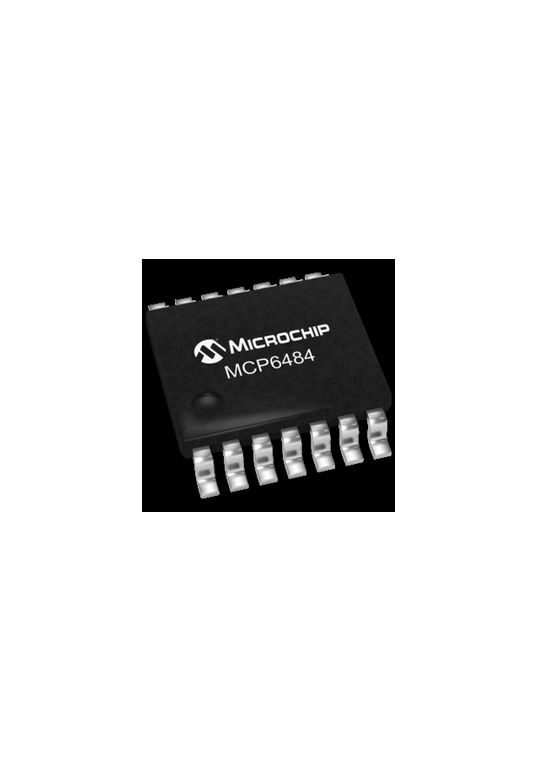

MCP6484-E/SL图片1

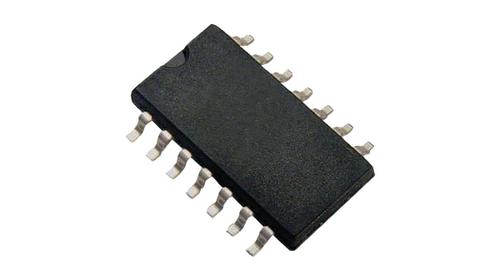

MCP6484-E/SL图片2
MCP6484-E/SL图片3
MCP6484-E/SL图片4
MCP6484-E/SL图片5
MCP6484-E/SL图片6
MCP6484-E/SL图片7
MCP6484-E/SL图片8
MCP6484-E/SL图片9
MCP6484-E/SL图片10
MCP6484-E/SL图片11
MCP6484-E/SL图片12
MCP6484-E/SL图片13
MCP6484-E/SL图片14
MCP6484-E/SL图片15
MCP6484-E/SL图片16
MCP6484-E/SL图片17
MCP6484-E/SL概述

MICROCHIP  MCP6484-E/SL  运算放大器, 四路, AEC-Q100, 4 MHz, 4个放大器, 2.7 V/µs, 2.2V 至 5.5V, SOIC, 14 引脚

MCP6481/6482/6484

### 运算放大器,


得捷:
IC OPAMP GP 4 CIRCUIT 14SOIC


立创商城:
MCP6484-E/SL


欧时:
Microchip 运算放大器 MCP6484-E/SL, 4MHz增益带宽积, 2.2 → 5.5 V单电源电压, 14引脚 SOIC封装


贸泽:
Operational Amplifiers - Op Amps Quad 5MHz OP E temp


e络盟:
运算放大器, 四路, 4个放大器, 4 MHz, 2.7 V/µs, 2.2V 至 5.5V, SOIC, 14 引脚


艾睿:
OP Amp Quad GP R-R I/O 5.5V Automotive 14-Pin SOIC N Tube


安富利:
OP Amp Quad GP R-R I/O 5.5V 14-Pin SOIC Tube


Chip1Stop:
OP Amp Quad GP R-R I/O 5.5V 14-Pin SOIC N Tube


TME:
Operational amplifier; 4MHz; 2.2÷5.5V; Channels:4; SO14


Verical:
OP Amp Quad GP R-R I/O 5.5V Automotive 14-Pin SOIC N Tube


Newark:
# MICROCHIP  MCP6484-E/SL  Operational Amplifier, Quad, 4 Amplifier, 4 MHz, 2.7 V/µs, 2.2V to 5.5V, SOIC, 14 Pins


MASTER:
OP Amp Quad GP R-R I/O 5.5V 14-Pin SOIC N Tube


Electro Sonic:
OP Amp Quad GP R-R I/O 5.5V 14-Pin SOIC N Tube


MCP6484-E/SL中文资料参数规格
技术参数

工作电压 2.2V ~ 5.5V

供电电流 240 µA

电路数 4

通道数 4

针脚数 14

共模抑制比 70 dB

静态电流 400 µA

输入补偿漂移 2.50 µV/K

带宽 4 MHz

转换速率 2.70 V/μs

增益频宽积 4 MHz

输入补偿电压 1.5 mV

输入偏置电流 1 pA

工作温度Max 125 ℃

工作温度Min -40 ℃

增益带宽 4 MHz

共模抑制比Min 65 dB

电源电压 2.2V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 2.2 V

封装参数

安装方式 Surface Mount

引脚数 14

封装 SOIC-14

外形尺寸

长度 8.65 mm

宽度 3.9 mm

高度 1.25 mm

封装 SOIC-14

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tube

制造应用 车用, Automotive

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

数据手册

MCP6484-E/SL引脚图与封装图
MCP6484-E/SL引脚图
MCP6484-E/SL封装图
MCP6484-E/SL封装焊盘图
在线购买MCP6484-E/SL
型号: MCP6484-E/SL
制造商: Microchip 微芯
描述:MICROCHIP  MCP6484-E/SL  运算放大器, 四路, AEC-Q100, 4 MHz, 4个放大器, 2.7 V/µs, 2.2V 至 5.5V, SOIC, 14 引脚
替代型号MCP6484-E/SL
型号/品牌 代替类型 替代型号对比

MCP6484-E/SL

Microchip 微芯

当前型号

当前型号

MCP6484T-E/SL

微芯

完全替代

MCP6484-E/SL和MCP6484T-E/SL的区别

MCP6484T-E/ST

微芯

完全替代

MCP6484-E/SL和MCP6484T-E/ST的区别

MCP6484-E/ST

微芯

功能相似

MCP6484-E/SL和MCP6484-E/ST的区别
