MICROCHIP MCP1754ST-3302E/CB 固定电压稳压器, LDO, 3.6V至16V, 300mV压差, 3.3V输出, 150mA输出, SOT-23A-3
MCP1754 低压降电压稳压器
MCP1754 是低压降 LDO 电压调节器，可提供高 PSRR 性能。 MCP1754 的工作输入范围为 3.6 至 16 V，可提供高达 150 mA 的电流，并且可以提供 56 μA 的低静态电流。 1 μF 的输出电容足以让输出稳定。 此外，MCP1754 具有电流折返特征，有助于保护设备。
高 PSRR：>70 dB @ 1 kHz（典型值）
56.0 μA 典型静态电流
输入工作电压范围：3.6 至 16.0 V
150 mA 输出电流
低压降电压：300 mV @ 150 mA（典型值）
0.4% 输出电压容差（典型值）
整个温度范围内的输出电压容差为 ±2.0%
稳定，具有最低 1.0 μF 输出电容
电源正常输出
关机输入
真电流折返保护
短路保护
过热保护
### LDO（低压降）线性稳压器，Microchip
工作电压 3.6V ~ 16V
输出接口数 1
输入电压DC 3.60V min
输出电压 3.3 V
输出电流 150 mA

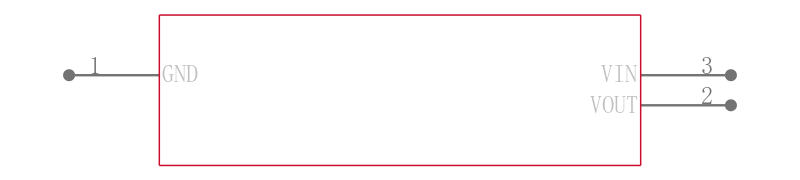

针脚数 3
静态电流 56 µA
输出电容类型 Ceramic
跌落电压 0.3V @150mA
输入电压Max 16 V
输入电压Min 3.6 V
输出电压Min 3.3 V
输出电流Max 150 mA
工作温度Max 125 ℃
工作温度Min -40 ℃
精度 ±2 %
输入电压 3.6V ~ 16V
安装方式 Surface Mount
引脚数 3
封装 SOT-23-3
长度 3.1 mm
宽度 1.8 mm
高度 1.3 mm
封装 SOT-23-3
工作温度 -40℃ ~ 125℃
产品生命周期 Active
包装方式 Tape & Reel TR
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2018/01/15
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
MCP1754ST-3302E/CB Microchip 微芯 | 当前型号 | 当前型号 |
MCP1754ST-3302E/MB 微芯 | 类似代替 | MCP1754ST-3302E/CB和MCP1754ST-3302E/MB的区别 |
MCP1754T-3302E/OT 微芯 | 功能相似 | MCP1754ST-3302E/CB和MCP1754T-3302E/OT的区别 |
MCP1754ST-3302E/DB 微芯 | 功能相似 | MCP1754ST-3302E/CB和MCP1754ST-3302E/DB的区别 |
