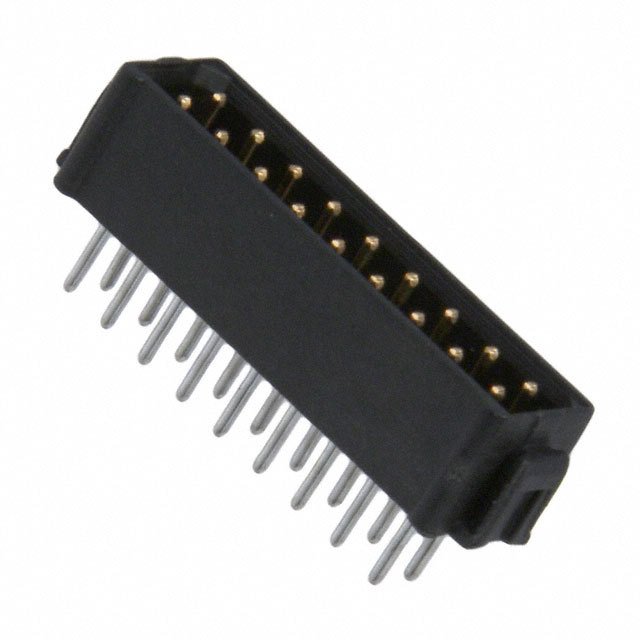

M80-8541842概述

HARWIN  M80-8541842  线至板连接器, 垂直, Datamate L-Tek M80系列, 18 触点, 插头, 2 mm, 通孔安装, 2 排

Connector Header Through Hole 18 position 0.079" 2.00mm


得捷:
CONN HEADER VERT 18POS 2MM


贸泽:
Headers & Wire Housings 9+9 POS DIL MALE VERT UNLATCHED TIN


e络盟:
线至板连接器, 垂直, 2 mm, 18 触点, 插头, Datamate L-Tek M80系列, 通孔安装, 2 排


Chip1Stop:
Conn Datamate M 18 POS 2mm Solder ST Thru-Hole Tube


Newark:
# HARWIN  M80-8541842  Wire-To-Board Connector, 2 mm, 18 Contacts, Plug, Datamate L-Tek M80 Series, Through Hole, 2 Rows


M80-8541842中文资料参数规格
技术参数

触点数 18

极性 Male

触点电镀 Gold

额定电流 3 A

绝缘电阻 100 mΩ

排数 2

易燃性等级 UL 94 V-0

针脚数 18

接触电阻 25 mΩ

拔插次数 500

额定电压 120 V

封装参数

安装方式 Through Hole

引脚间距 2.00 mm

外形尺寸

长度 21.6 mm

宽度 5.8 mm

高度 5.6 mm

引脚间距 2.00 mm

物理参数

颜色 Black

触点材质 Phosphor Bronze

材质 Thermoplastic

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

数据手册

M80-8541842引脚图与封装图
M80-8541842引脚图
M80-8541842封装图
M80-8541842封装焊盘图
在线购买M80-8541842
型号: M80-8541842
制造商: Harwin
描述:HARWIN  M80-8541842  线至板连接器, 垂直, Datamate L-Tek M80系列, 18 触点, 插头, 2 mm, 通孔安装, 2 排
替代型号M80-8541842
型号/品牌 代替类型 替代型号对比

M80-8541842

Harwin

当前型号

当前型号

M80-7531842

Harwin

完全替代

M80-8541842和M80-7531842的区别

M80-8691822

Harwin

功能相似

M80-8541842和M80-8691822的区别

M80-7541842

Harwin

功能相似

M80-8541842和M80-7541842的区别
