M80-8430542概述

HARWIN M80-8430542 板至板连接, 直角, Datamate L-Tek M80系列, 5 触点, 插头, 2 mm, 通孔安装, 1 排

Connector Header Through Hole, Right Angle 5 position 0.079" 2.00mm

得捷:
CONN HEADER R/A 5POS 2MM

e络盟:
# HARWIN M80-8430542 板至板连接, 直角, Datamate L-Tek M80系列, 5 触点, 插头, 2 mm, 通孔安装, 1 排

安富利:
Datamate L-Tek SIL Male Horizontal 3mm PC Tail Connector, unlatched, selective gold + tin, 5 contacts

M80-8430542中文资料参数规格

技术参数

触点数 5

极性 Male

触点电镀 Gold

额定电流 2.2A/触头

绝缘电阻 100 mΩ

排数 1

易燃性等级 UL 94 V-0

针脚数 5

接触电阻 25 mΩ

拔插次数 500

额定电压 120 V

封装参数

安装方式 Through Hole

引脚间距 2.00 mm

外形尺寸

引脚间距 2.00 mm

物理参数

外壳颜色 Black

触点材质 Phosphor Bronze

材质 Thermoplastic

工作温度 -55℃ ~ 125℃

其他

产品生命周期 Active

制造应用 -

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

数据手册

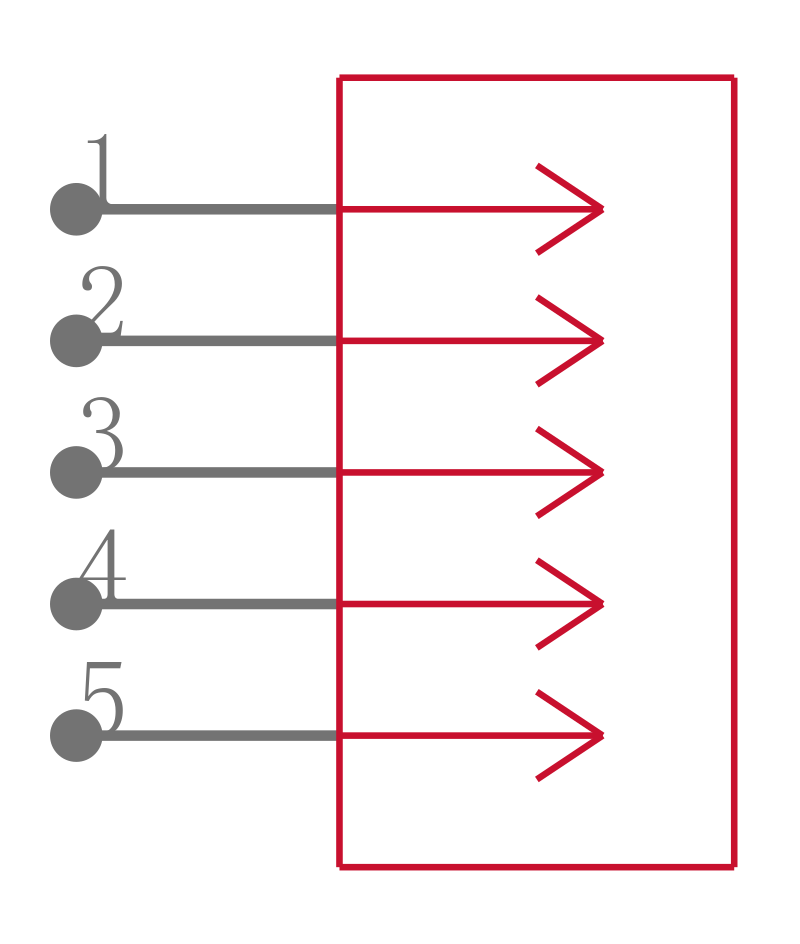

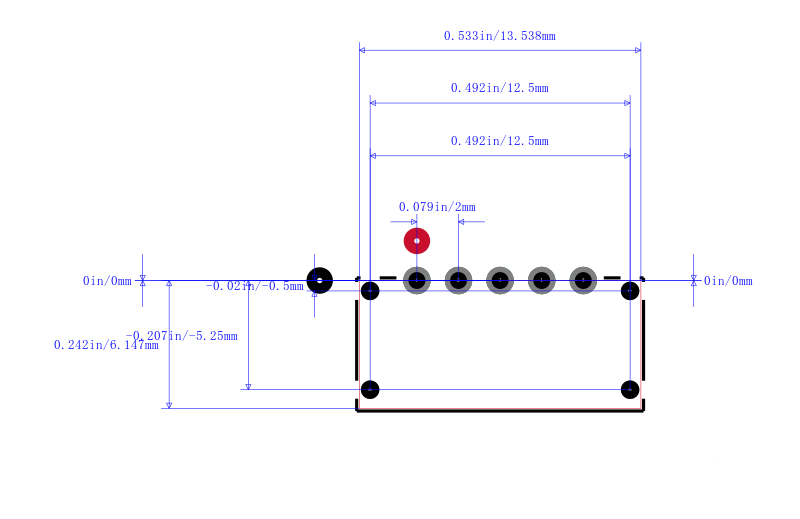

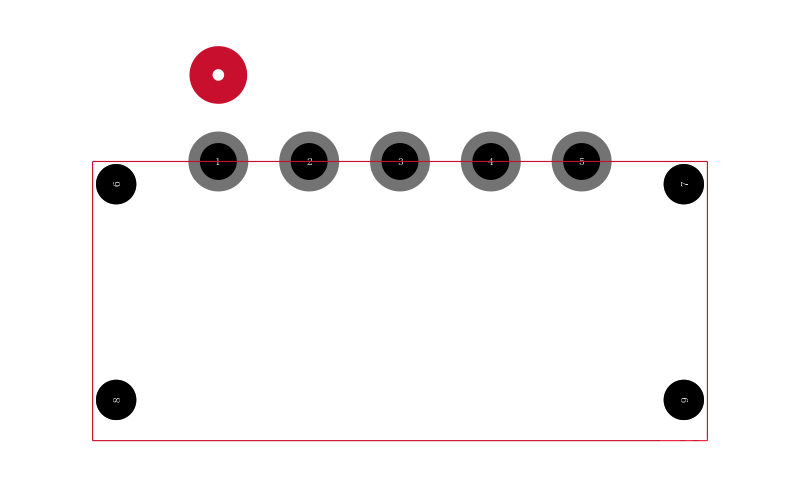

M80-8430542引脚图与封装图
