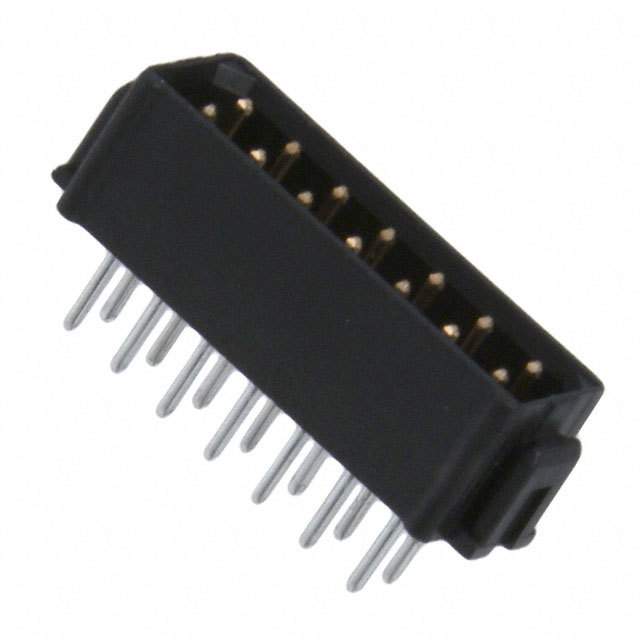

M80-8541442图片1
M80-8541442图片2
M80-8541442图片3
M80-8541442图片4

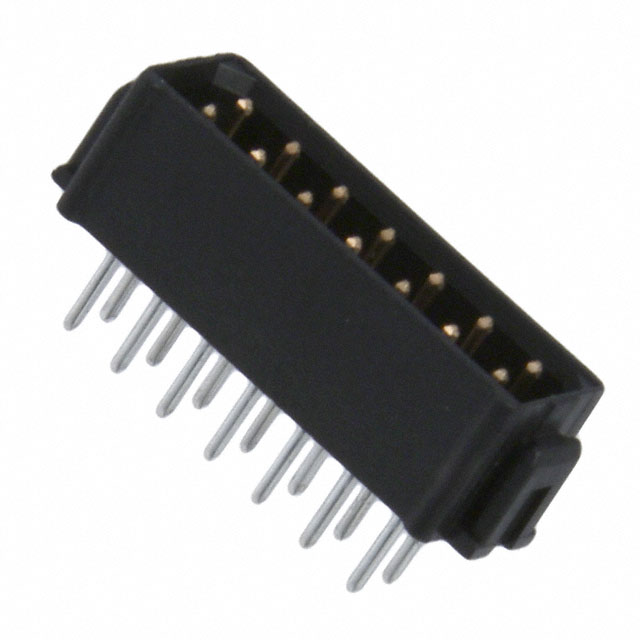

M80-8541442图片5
M80-8541442图片6
M80-8541442图片7
M80-8541442图片8
M80-8541442图片9
M80-8541442概述

HARWIN  M80-8541442  线至板连接器, 垂直, Datamate L-Tek M80系列, 14 触点, 插头, 2 mm, 通孔安装, 2 排

Connector Header Through Hole 14 position 0.079" 2.00mm


得捷:
CONN HEADER VERT 14POS 2MM


e络盟:
线至板连接器, 垂直, 2 mm, 14 触点, 插头, Datamate L-Tek M80系列, 通孔安装, 2 排


安富利:
Datamate L-Tek DIL Male Vertical 3mm PC Tail Connector, unlatched, selective gold + tin, 7+7 contacts


Chip1Stop:
Conn Datamate M 14 POS 2mm Solder ST Thru-Hole Tube


Newark:
# HARWIN  M80-8541442  Wire-To-Board Connector, 2 mm, 14 Contacts, Plug, Datamate L-Tek M80 Series, Through Hole, 2 Rows


M80-8541442中文资料参数规格
技术参数

触点数 14

极性 Male

触点电镀 Gold

额定电流 2.2A/触头

绝缘电阻 100 mΩ

排数 2

易燃性等级 UL 94 V-0

针脚数 14

接触电阻 25 mΩ

拔插次数 500

额定电流Max 3 A

额定电压 800 V

接触电阻Max 25 mΩ

封装参数

安装方式 Through Hole

引脚间距 2.00 mm

外形尺寸

长度 17.6 mm

宽度 5.8 mm

高度 5.6 mm

引脚间距 2.00 mm

物理参数

颜色 Black

触点材质 Phosphor Bronze

材质 Thermoplastic

工作温度 -55℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tube

制造应用 -

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

数据手册

M80-8541442引脚图与封装图
M80-8541442引脚图
M80-8541442封装图
M80-8541442封装焊盘图
在线购买M80-8541442
型号: M80-8541442
制造商: Harwin
描述:HARWIN  M80-8541442  线至板连接器, 垂直, Datamate L-Tek M80系列, 14 触点, 插头, 2 mm, 通孔安装, 2 排
替代型号M80-8541442
型号/品牌 代替类型 替代型号对比

M80-8541442

Harwin

当前型号

当前型号

M80-8691422

Harwin

完全替代

M80-8541442和M80-8691422的区别

M80-7531442

Harwin

完全替代

M80-8541442和M80-7531442的区别

M80-7541442

Harwin

功能相似

M80-8541442和M80-7541442的区别
