M80-8412042概述

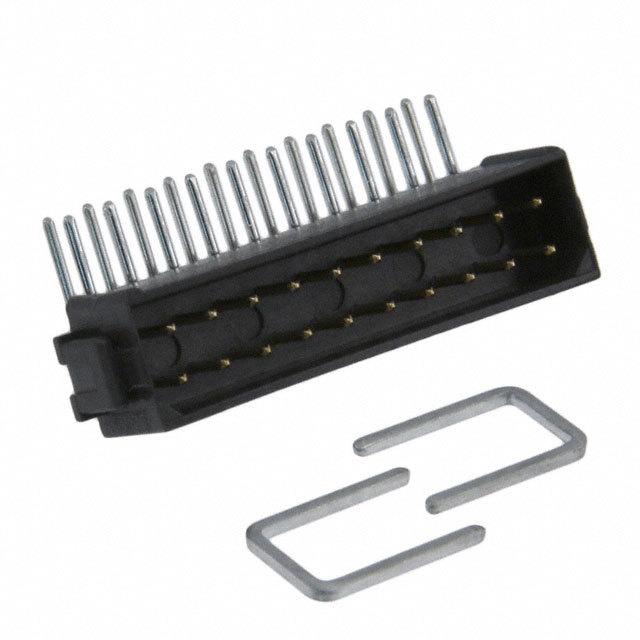

HARWIN M80-8412042 线至板连接器, 直角, Datamate L-Tek M80系列, 20 触点, 插头, 2 mm, 通孔安装, 2 排

针座通孔，直角 20 位置 0.079"（2.00mm）

得捷:
CONN HEADER R/A 20POS 2MM

安富利:
Datamate L-Tek DIL Male Horizontal 3mm PC Tail Connector, unlatched, selective gold + tin, 10+10 contacts

Chip1Stop:
Conn Datamate M 20 POS 2mm Solder RA Thru-Hole Tube

Newark:
# HARWIN M80-8412042 Wire-To-Board Connector, 2 mm, 20 Contacts, Plug, Datamate L-Tek M80 Series, Through Hole, 2 Rows

M80-8412042中文资料参数规格

技术参数

触点数 20

极性 Male

触点电镀 Gold

额定电流 2.2A/触头

排数 2

易燃性等级 UL 94 V-0

针脚数 20

接触电阻 25.0 mΩ

拔插次数 500

额定电压 120 V

封装参数

安装方式 Through Hole

引脚间距 2.00 mm

外形尺寸

长度 23.6 mm

宽度 7.9 mm

高度 5.8 mm

引脚间距 2.00 mm

物理参数

颜色 Black

触点材质 Phosphor Bronze

材质 Thermoplastic

工作温度 -55℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tube

制造应用 -

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

数据手册

在线购买M80-8412042

型号： M80-8412042

制造商： Harwin

描述：HARWIN M80-8412042 线至板连接器, 直角, Datamate L-Tek M80系列, 20 触点, 插头, 2 mm, 通孔安装, 2 排
