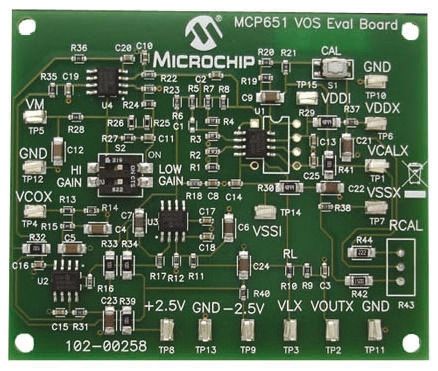

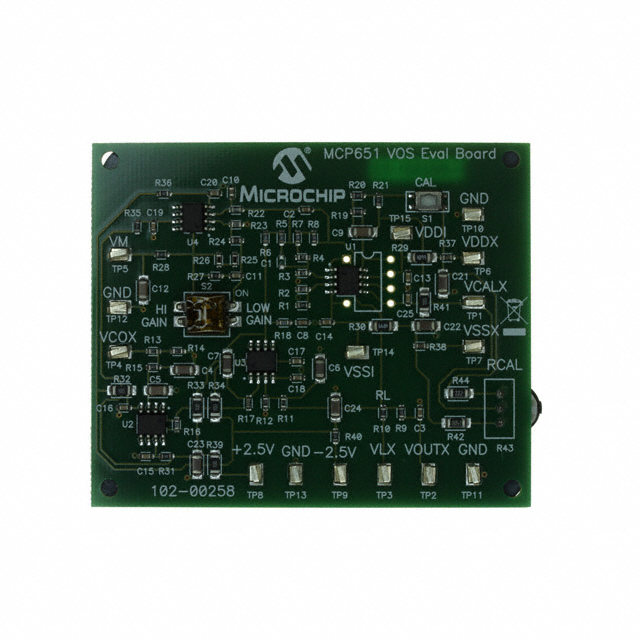

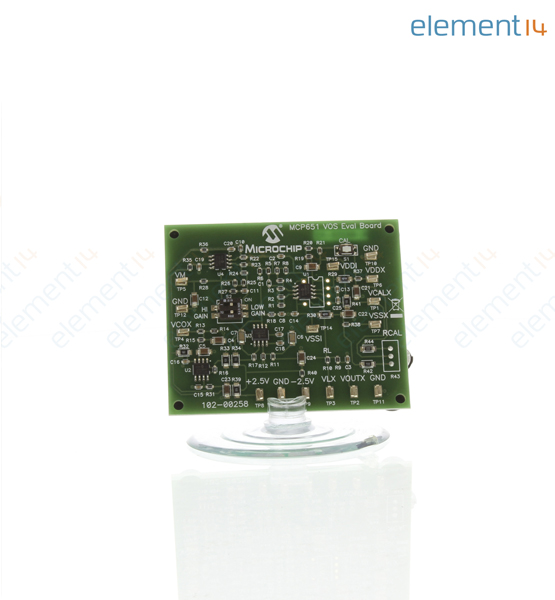

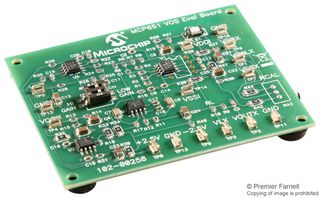

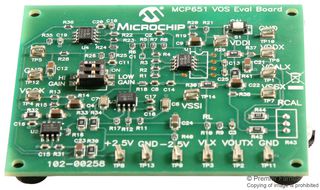

MCP651 输入偏移演示板
MCP651 输入偏移评估板旨在提供一种简单方式，用于在多种操作条件下测量 MCP651 运算放大器的输入偏置电压。 测量输入偏置电压 VOST 包括数据表 VOS 中指定的输入偏置电压，以及由于以下原因导致的变化：电源电压 PSRR、共模电压 CMRR、输出电压 AOL、输入偏置电压过温偏移 ΔVOS/ΔTA 和 1/f 噪声。当室温（接近 +25°C）时，该板能以最有效的方式工作。 在其他温度下测量应在空气流速最小的烤箱中进行。
测试点，用于输入（在任意所需点偏置 DUT）、输出（测试 VOS 和 DUT 电源电流）和其他（电源、设置 MCP651 VCAL 电压等）
电位计，用于设置 MCP651 V 校准电压
按钮开关，用于启动 MCP651 中的校准序列
DIP 开关，用于选择高或低增益，用于测量偏移 VOS
DUT 封装图，用于 SOIC8 或 DIP8 部件
