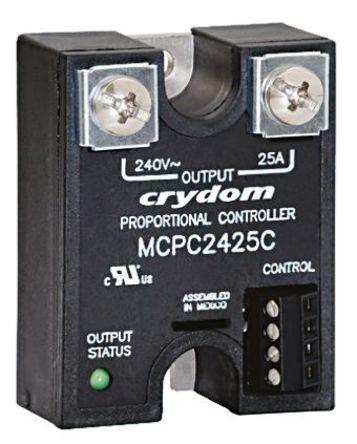

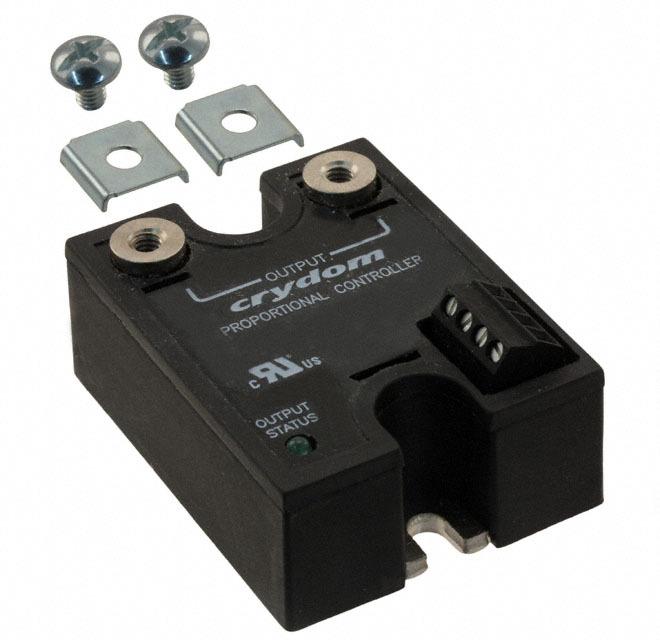

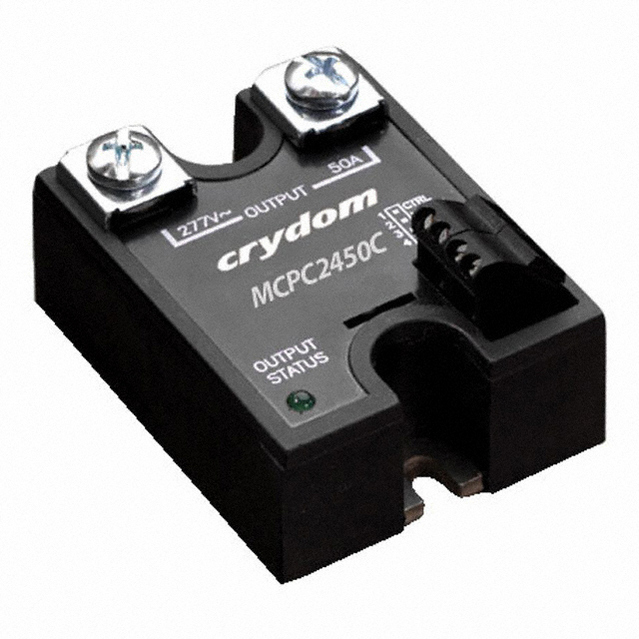

MCPC - 相角控制器
相角控制器/在一个封装中。 适用于任何需要在多个功率级别进行负载控制的软启动/停止应用，例如，加热元件、灯亮度或电动机速度（如风扇电动机）。 自定义化的 MCS / PC 固态继电器提供与标准 MCS 系列相同的斜坡功能，但是在继电器上添加了额外的相控制功能。 因此客户可以指定它们想要施加到负载上的功率，然后逐渐地调节到该设置值。 如果操作期间调整了功率级别，则继电器会逐渐调节到新设置值。
提供每个交流正弦波的一部分来控制向电气负载所传输的功率，其中所传输的功率百分比由输入值决定
减少了面板中的配线和组件，由此节省了时间、成本和空间
0 - 100% 控制范围
输出状态 LED（负载开启，无电压）
独立的输出启用/禁用控制
SCR 输出
### 注
不包括散热片。 有关负载电流降额和散热片的详细说明，参见制造商数据表
### 比例和电源
### 注
温度能够影响电流额定值；请在数据表中查阅可能的降额。
绝缘电阻 1.00 GΩ
负载电流 50 A
输入电流 30 mA
隔离电压 4000 v
输入电压Max 32 V
输入电压Min 8 V
输出电压Max 530 V
输入电流Min 30 mA
负载电流Max 50 A
负载电流Min 150 mArms
工作温度Max 80 ℃
工作温度Min -20 ℃
工作电压Min 330 VAC
工作电压Max 530 VAC
电源电压 330VAC ~ 530VAC
输入电压 32 V
安装方式 Screw
引脚数 6
封装 Hockey Puck

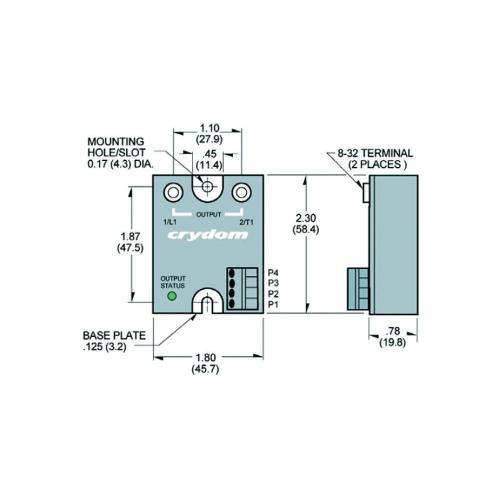

长度 45.7 mm
高度 19.8 mm
封装 Hockey Puck
工作温度 -20℃ ~ 80℃
产品生命周期 Active
包装方式 Bulk
RoHS标准 RoHS Compliant
含铅标准 Lead Free
ECCN代码 EAR99
HTS代码 8536490080
