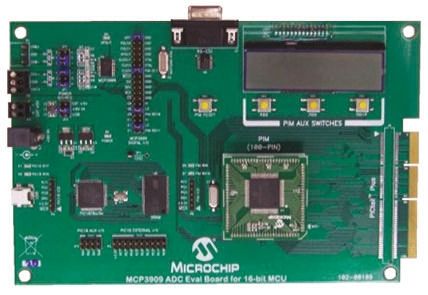

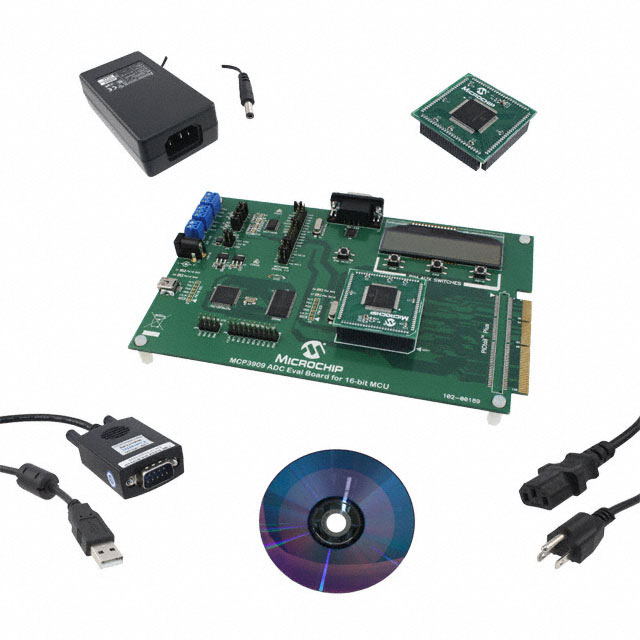

MCP3909 双通道 ADC 评估板该评估板可评估 MCP3909 双通道 ADC 的性能。 还提供一个用于 16 位基于 PIC 应用的开发平台，使用现有 100 引脚 PIM 系统（与 Explorer 16 和其它高引脚数 PIC 演示板兼容）。 该系统随附已编程的 MCU 模块，可与板载 LCD 和 LabView GUI 通信，用于在线和 PC 信号处理。包含 PIC24FJ128GA010 和 dsPIC33FJ256GP710 PIM 模块 使用至 PC 的串行通信进行双路 16 位 ADC MCP3909 输出显示 16 位 MCP3909 通道上 81dB SINAD 性能时同步 15ksps 频谱分析使用 DFT dsPIC33F 计算，分辨率为 TBDAH 通过图形 PC 工具进行系统和 ADC 性能分析，显示噪声矩形图、频率域 FFT、时间域示波器图表和统计数字分析 坚固的硬件设计，带模拟接地和模拟/数字分离，用于噪声性能评估 单独的电源和电源平面：4 层印刷电路板 PICtail™ Plus 连接器，用于 Explorer-16 子板兼容性 ### 模数转换器 - Microchip
The MCP3909是一个MCP3909 ADC with a second order modulator和a third order sinc filter. This delta swigma A/D converter has an oversampling ratio of 64. The CLKIN引脚of the MCP3909 is the oversampling clock MCLK input和the output data rate is MCLK/256. It also提供a开发平台 用于16位 PIC based应用, using existing 100引脚PIM 系统s 兼容原型 with the explorer 16和other high引脚count PIC demo电路板s. The 系统 comes with programmed PIC24FJ128GA010和dsPIC33FJ256GP710 PIM模块 that communicate both to on电路板 LCD和a LabView GUI 用于both in-circuit和PC 信号处理.
- .
- 双路16位模数转换器MCP3909输出显示器
- .
- 支持串行通讯至电脑软件接口
- .
- PICtail Plus连接器用于检测16个子电路板兼容性
- .
- 使用DFT dsPIC33F计算的频谱分析
- .
- 可通过电脑图形工具分析模数转换器性能
- .
- 强大的硬件设计, 模拟接地和模拟/数字分离
- .
- 评估板 含MCP3909低音评估设备
- .
- 独立的电源层和电源层四层板
