MCP37221/37231/37D21/37D31 模拟到数字转换器
的 MCP37221/37231/37D21/37D31 系列设备是管道连接模拟到数字转换器 ADC，最大采样比率为 200 Msps，提供 14 位和 16 位分辨率型号。
### 特点
200 Msps 最大采样率
完全采样比率时低功率 490 mW 操作，包括 LVDS 数字输入/输出
省电模式：待机时 80 mW，关闭时 33 mW
>200 Msps 时 74 dBFS 信噪比 SNR
>200 Msps 时 90 dBFS 寄生自由动态范围 SFDR
集成数字下转换器 – 仅限 MCP37D21/MCP37D31 型号
等幅波 beamforming – 仅限 MCP37D21/MCP37D31 型号
抽取滤波器，用于提升的 SNR
独立通道的相位、偏置和增益调整
多通道操作的延时矫正小数延迟恢复（双/八路通道模式）
输入通道带宽 500 MH
输出数据格式串行 DDR LVDS 或并行 CMOS
通过串行外围接口 SPI 进行配置
### 模数转换器 - Microchip
电源电压DC 1.71V min
通道数 8
位数 14
耗散功率 486 mW
采样率 200 Msps
模数转换数ADC 1
输入数 8
工作温度Max 85 ℃
工作温度Min -40 ℃
耗散功率Max 842.3 mW
输入通道数 8
电源电压 1.71V ~ 1.89V
电源电压Max 1.89 V
电源电压Min 1.71 V
输入电压 2.975 V
安装方式 Surface Mount
引脚数 124

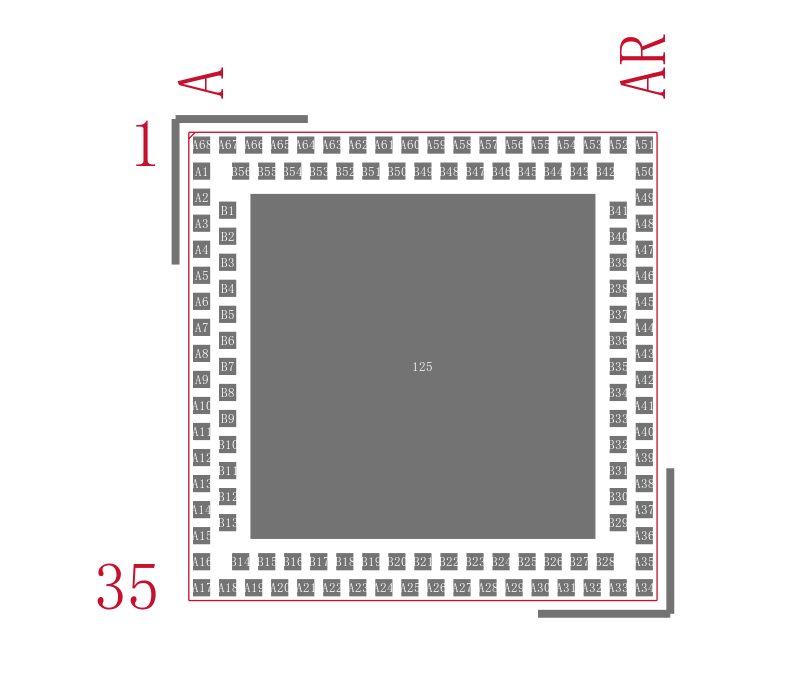

封装 VTLA-124
长度 9 mm
宽度 9 mm
高度 0.85 mm
封装 VTLA-124
工作温度 -40℃ ~ 85℃
产品生命周期 Unknown
包装方式 Tube
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
ECCN代码 3A991.c.3
