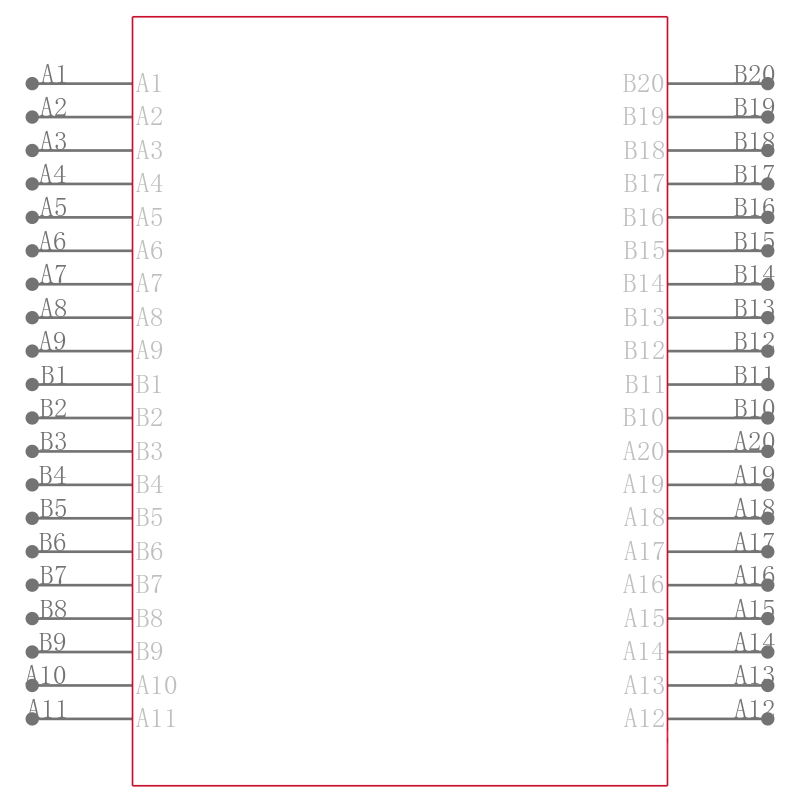

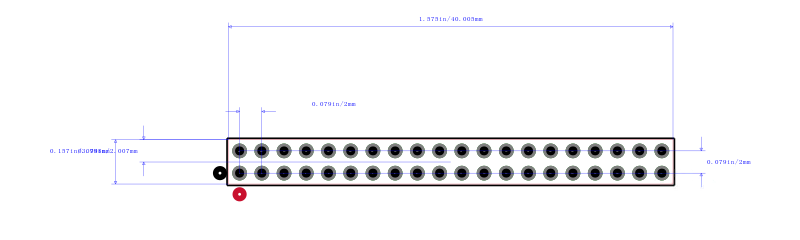

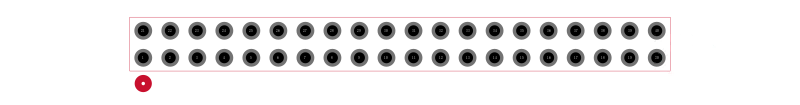

M22-7142042

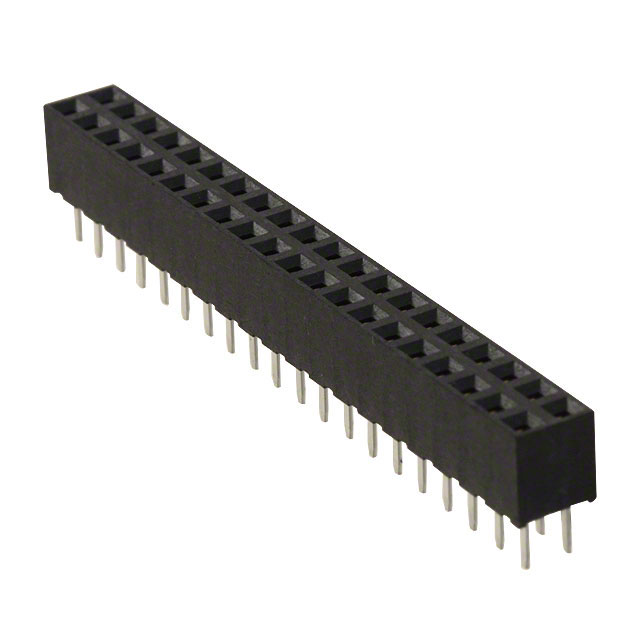

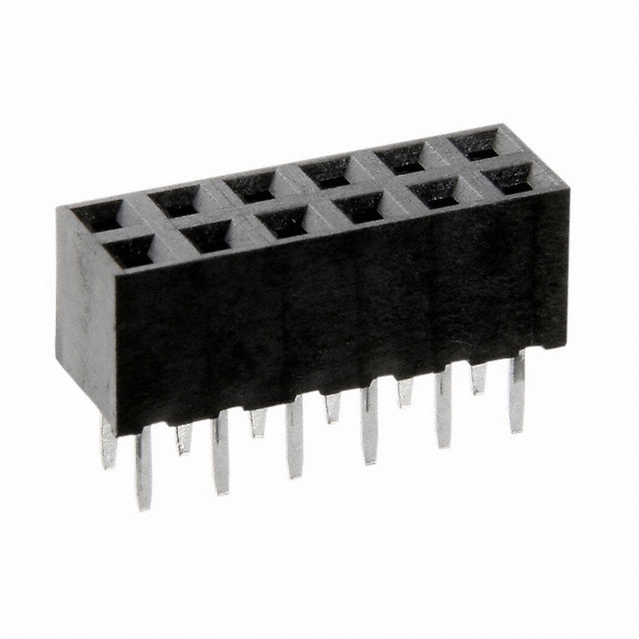

Harwin M22 系列 2 mm 印刷电路板插座M22 系列印刷电路板通孔安装工业标准插座，采用精细 2.mm 节距设计，适用于板对板应用。这些 M22 系列连接器具有高质量、紧凑型设计，满足增加印刷电路板密度和限制高度的设计要求。这些 M22 插座的外壳由 UL94V-0 高温液晶聚合物制成，经受与 SMT 型号相同的回流焊接流程。高度耐用的镀金双光束触点提供改进的电气连接，并增加整体连接器的可靠性。 这些 M22 印刷电路板插座连接器提供单排和双排配置以及各种触点数目### 特点和优势精细 2 mm 节距 紧凑设计 高温热塑性塑料外壳 高度可靠的双光束触点 高达 300 次接合操作 每个触点的额定电流高达 2A### 产品应用信息这些 M22 系列印刷电路板插座适用于广泛的应用，在嵌入式计算机、主板和大型电子系统上作为标准连接器。应用包括消费类电子产品、通信、驱动器和控制、工业监控和个人计算绝缘电阻（最小） | 1000MΩ | 最大插入力 | 2N x 路数（连接器） ---|---|---|--- 触点电阻（最大） | 30mΩ | 最大插入力 | 4.5N（跳线连接） 电流（最大） | 引脚插头：25° C 条件下 2A 印刷电路板插座：25° C 条件下 1A | 最大拔出力 | 0.2N x 路数（连接器） 工作电压 | 250 V 直流或交流峰值 | 最大拔出力 | 0.6N（跳线连接） 温度范围 | -40° C 至 +105° C | 引脚和插座触点 | 磷青铜 耐用性（插拔次数） | 50 镀锡，300 镀金 | 跳线插座触点 | 铍铜合金 绝缘 | UL94V-0 热塑性（除非另有说明） | 印刷电路板孔径 | 0.8 mm

M22 系列 2 mm 印刷电路板

M22 系列印刷电路板通孔安装工业标准插座，采用精细 2.mm 节距设计，适用于板对板应用。这些 M22 系列具有高质量、紧凑型设计，满足增加印刷电路板密度和限制高度的设计要求。这些 M22 插座的外壳由 UL94V-0 高温液晶聚合物制成，经受与 SMT 型号相同的回流焊接流程。高度耐用的镀金双光束触点提供改进的电气连接，并增加整体连接器的可靠性。

这些 M22 印刷电路板插座连接器提供单排和双排配置以及各种触点数目

### 特点和优势

精细 2 mm 节距

紧凑设计

高温热塑性塑料外壳

高度可靠的双光束触点

高达 300 次接合操作

每个触点的额定电流高达 2A

### 产品应用信息

这些 M22 系列印刷电路板插座适用于广泛的应用，在嵌入式计算机、主板和大型电子系统上作为标准连接器。应用包括消费类电子产品、通信、驱动器和控制、工业监控和个人计算
