MCP6034-E/ST

MCP6034-E/ST图片1

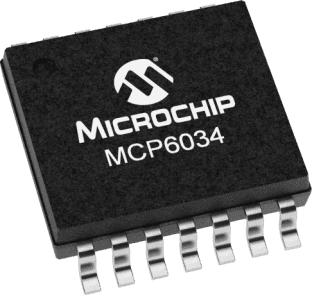

MCP6034-E/ST图片2
MCP6034-E/ST图片3
MCP6034-E/ST图片4
MCP6034-E/ST图片5
MCP6034-E/ST图片6

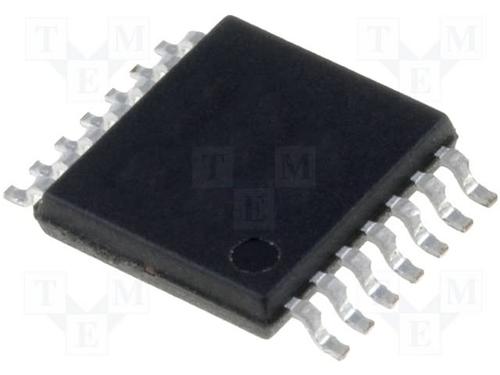

MCP6034-E/ST图片7
MCP6034-E/ST图片8

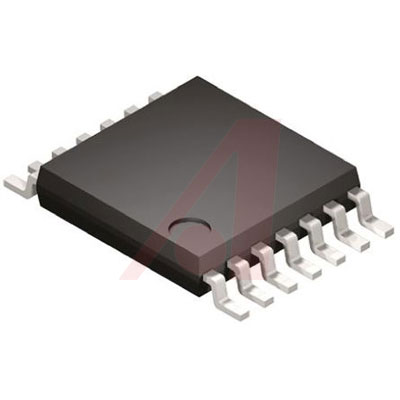

MCP6034-E/ST图片9
MCP6034-E/ST图片10

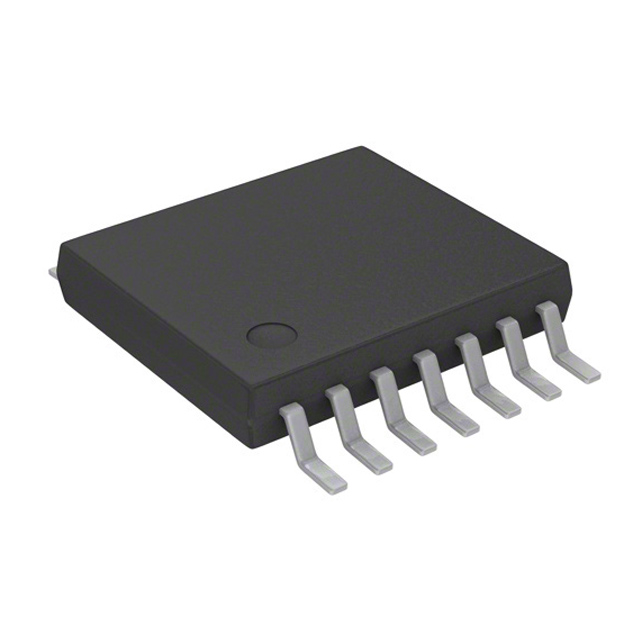

MCP6034-E/ST图片11
MCP6034-E/ST图片12
MCP6034-E/ST图片13
MCP6034-E/ST图片14
MCP6034-E/ST图片15
MCP6034-E/ST图片16
MCP6034-E/ST概述

MCP6031/6032/6033/6034 运算放大器

MCP6031/6032/6033/6034

### 运算放大器,


得捷:
IC OPAMP GP 4 CIRCUIT 14TSSOP


立创商城:
MCP6034-E/ST


欧时:
Microchip 运算放大器 MCP6034-E/ST 四路 精确, 10kHz增益带宽积, 1.8 → 5.5 V单电源电压, 14引脚


贸泽:
Precision Amplifiers Quad 1.8V 14kHz Op Amp E temp


艾睿:
Op Amp Quad Precision Amplifier R-R I/O 5.5V Automotive 14-Pin TSSOP Tube


Allied Electronics:
Op Amp Quad 0.9uA Precision RRIO TSSOP14


安富利:
OP Amp Quad GP R-R I/O 5.5V 14-Pin TSSOP Tube


TME:
Operational amplifier; 10kHz; 1.8÷5.5V; Channels:4; TSSOP14


Verical:
Op Amp Quad Precision Amplifier R-R I/O 5.5V Automotive 14-Pin TSSOP Tube


Newark:
# MICROCHIP  MCP6034-E/ST  Operational Amplifier, Quad, 4 Amplifier, 10 kHz, 0.004 V/µs, 1.8V to 5.5V, TSSOP, 14 Pins


DeviceMart:
IC OPAMP QUAD 1.8V 14TSSOP


MCP6034-E/ST中文资料参数规格
技术参数

电源电压DC 1.80V min

工作电压 1.8V ~ 5.5V

输出电流 23 mA

供电电流 900 nA

电路数 4

通道数 4

共模抑制比 70 dB

静态电流 1.35 µA

输入补偿漂移 3.00 µV/K

带宽 10 kHz

转换速率 4.00 mV/μs

增益频宽积 10 kHz

输入补偿电压 150 µV

输入偏置电流 1 pA

工作温度Max 125 ℃

工作温度Min -40 ℃

增益带宽 10 kHz

共模抑制比Min 70 dB

电源电压 1.8V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 1.8 V

封装参数

安装方式 Surface Mount

引脚数 14

封装 TSSOP-14

外形尺寸

长度 8.65 mm

宽度 3.9 mm

高度 1.5 mm

封装 TSSOP-14

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

数据手册

MCP6034-E/ST引脚图与封装图

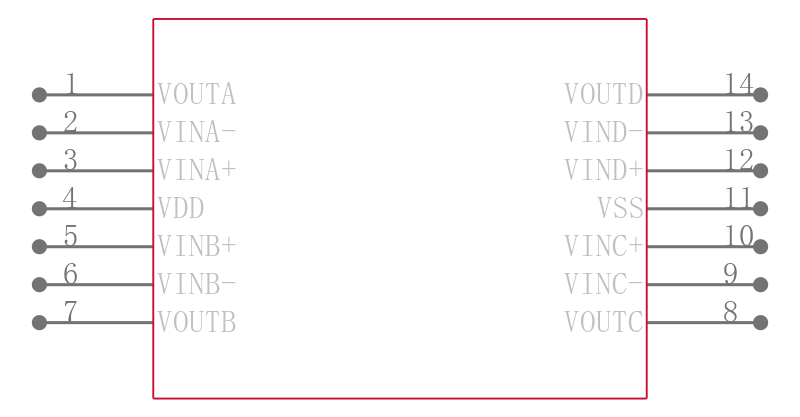

MCP6034-E/ST引脚图

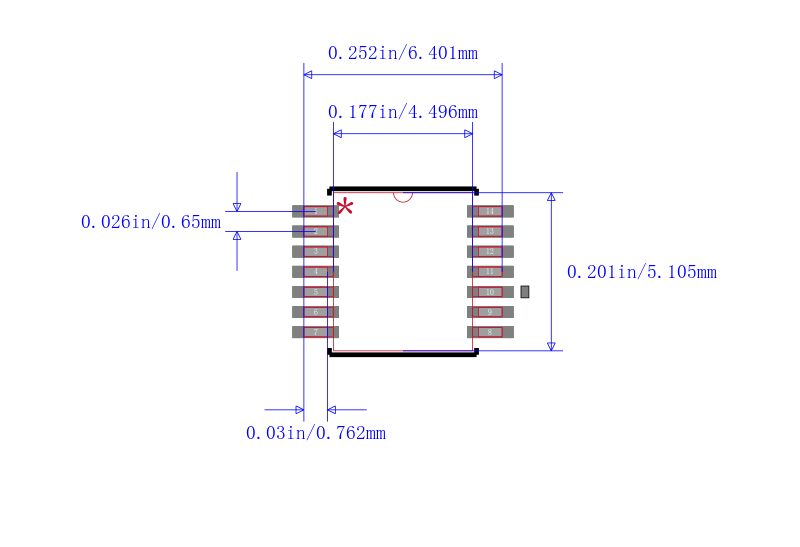

MCP6034-E/ST封装图
MCP6034-E/ST封装焊盘图
在线购买MCP6034-E/ST
型号: MCP6034-E/ST
制造商: Microchip 微芯
描述:MCP6031/6032/6033/6034 运算放大器
替代型号MCP6034-E/ST
型号/品牌 代替类型 替代型号对比

MCP6034-E/ST

Microchip 微芯

当前型号

当前型号

MCP6064-E/SL

微芯

类似代替

MCP6034-E/ST和MCP6064-E/SL的区别

MCP6074-E/SL

微芯

类似代替

MCP6034-E/ST和MCP6074-E/SL的区别

MCP6034-E/SL

微芯

类似代替

MCP6034-E/ST和MCP6034-E/SL的区别
