MEV1D1215SC概述

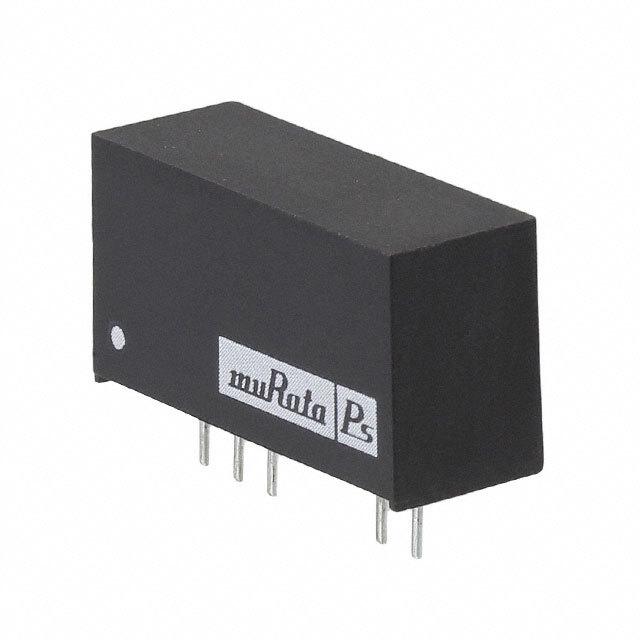

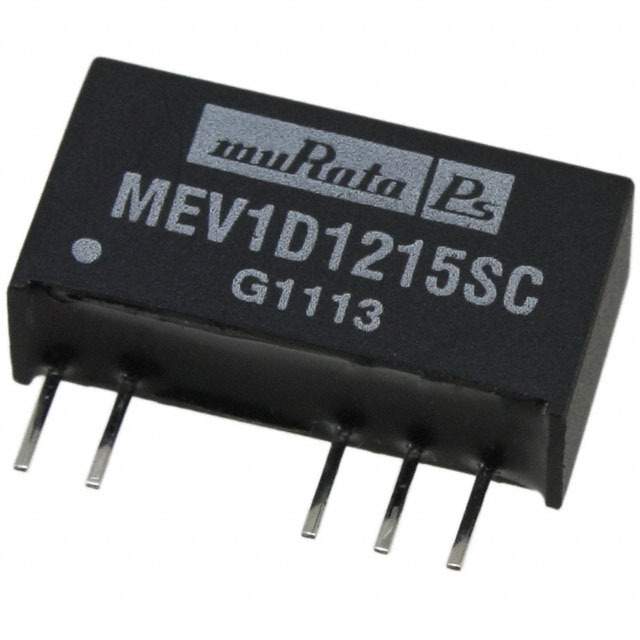

MURATA MEV1D1215SC 直流/直流转换器, 隔离电路板安装, 3kV隔离, 通孔安装, 1W, 15V, 33mA, -15V, 33mA

MEV1系列1W隔离式高性能, 单输出和双输出。该器件具有高效率, 适用于需要限制输出电压变化的应用。适用于在控制系统板上提供本地电源, 并具有3kVDC电流隔离, 降低开关噪声。

.: 无需散热器

.: 业界标准引脚布局

.: 完全封装, 环形磁性

.: 无需外部元件

.: 无电解电容或钽电容

.: 89%效率典型值

.: 功率密度: 0.85W/cm³

MEV1D1215SC中文资料参数规格

技术参数

电源电压DC 12.0 V

额定功率 1 W

输出接口数 2

输入电压DC 10.8V ~ 13.2V

输出电压 ±15 V

输出电流 33 mA

输出功率 1 W

隔离电压 3 kV

输入电压Max 13.2 V

输入电压Min 10.8 V

输入电压DC Max 13.2 V

输入电压DC Min 10.8 v

输出电流Max 33mA, 33mA

输出功率Max 1 W

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压 12 V

输入电压 10.8V ~ 13.2V

封装参数

安装方式 Through Hole

引脚数 5

封装 SIP-7

外形尺寸

宽度 19.65 mm

高度 10.15 mm

封装 SIP-7

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tube

制造应用工业, ITE（商业）, Industrial, Power Management, 电源管理

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17
