MCP6023-I/SN概述

MICROCHIP  MCP6023-I/SN.  运算放大器, 单路, AEC-Q100, 10 MHz, 1个放大器, 7 V/µs, 2.5V 至 5.5V, SOIC, 8 引脚

The is an Operational Amplifier has a gain bandwidth product of 10MHz with a low typical operating current of 1.0mA and an offset voltage that is less than 0.5mV. The MCP6023 uses "s advanced CMOS technology, which provides low bias current, high-speed operation, high open-loop gain and rail-to-rail output swing. The MCP6023 operates with a single supply voltage that can be as low as 2.5V, while drawing less than 1.35mA of quiescent current.

.
Trimmed for low offset voltage
.
1mA typical Low supply current
.
Unity-gain stable
.
Rail-to-rail input/output
.
8.7nV/√Hz, at 10kHz typical Low noise
.
±500µV industrial and ±250µV extended Low offset voltage
.
Mid-Supply VREF - MCP6021 and MCP6023
.
0.00053% typical, G = 1V/V Total harmonic distortion
.
Chip select pin
.
1/2 Vcc Voltage Reference
MCP6023-I/SN中文资料参数规格
技术参数

电源电压DC 2.50V min

输出电流 30 mA

供电电流 1 mA

电路数 1

通道数 1

针脚数 8

共模抑制比 90 dB

输入补偿漂移 3.50 µV/K

带宽 10 MHz

转换速率 7.00 V/μs

增益频宽积 10 MHz

输入补偿电压 500 µV

输入偏置电流 1 pA

工作温度Max 85 ℃

工作温度Min -40 ℃

增益带宽 10 MHz

共模抑制比Min 70 dB

电源电压 2.5V ~ 5.5V

封装参数

安装方式 Surface Mount

引脚数 8

封装 SOIC-8

外形尺寸

封装 SOIC-8

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Each

制造应用 车用, Test & Measurement, Automotive, 测试与测量, Audio, 音频

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

数据手册

MCP6023-I/SN引脚图与封装图

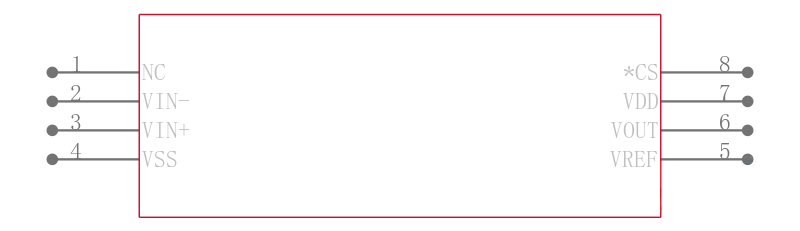

MCP6023-I/SN引脚图
MCP6023-I/SN封装图

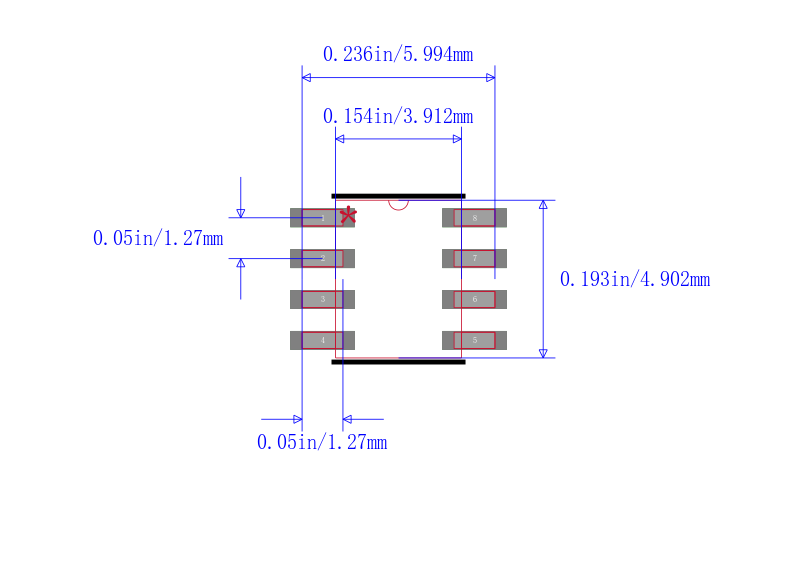

MCP6023-I/SN封装焊盘图
在线购买MCP6023-I/SN
型号: MCP6023-I/SN
制造商: Microchip 微芯
描述:MICROCHIP  MCP6023-I/SN.  运算放大器, 单路, AEC-Q100, 10 MHz, 1个放大器, 7 V/µs, 2.5V 至 5.5V, SOIC, 8 引脚
