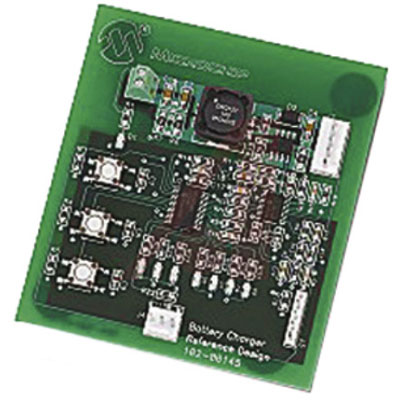

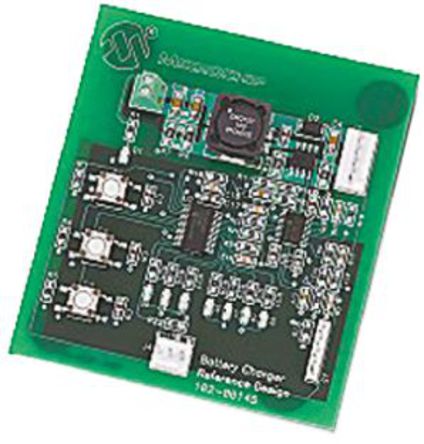

MCP1631HV 多化学充电器板
MCP1631 多化学电池充电器参考设计是完整的独立恒定电流电池充电器，用于镍氢、镍镉或恒定电流/恒定电压、锂离子电池组。 为镍氢或镍镉电池充电时，参考设计可对串联连接的 1 节、2 节、3 节或 4 节电池进行充电。 如果选择锂离子化学物质，则板可对 1 节或 2 节电池进行充电。 该板利用 MCP1631HV（高速 PIC® MCU PWM TSSOP-20）和 PIC16F883（28 引脚 SSOP）。 演示板的输入电压范围为 5.5V 至 16V。
输入电压范围 +5.5V 至 +16V（VIN > V 电池）
最大充电电流为 2A，用于单节锂离子电池
对镍氢、镍镉或锂离子化学物质充电
对 1 节或 2 节锂离子电池进行串联充电
对 1 节到 4 节镍氢或镍镉电池进行串联充电
使用按钮选择化学物质和电池
打开/关闭开关
充电状态指示
可编程电池外观
OV 断路
短路保护
