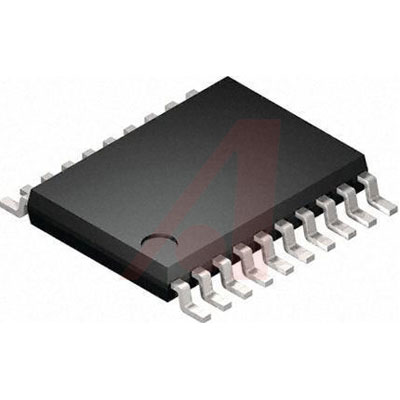

MCP4441-104E/ST

MCP4441-104E/ST图片1
MCP4441-104E/ST图片2
MCP4441-104E/ST图片3
MCP4441-104E/ST图片4
MCP4441-104E/ST图片5
MCP4441-104E/ST图片6
MCP4441-104E/ST图片7
MCP4441-104E/ST图片8
MCP4441-104E/ST图片9
MCP4441-104E/ST图片10
MCP4441-104E/ST图片11
MCP4441-104E/ST图片12
MCP4441-104E/ST图片13
MCP4441-104E/ST图片14
MCP4441-104E/ST图片15
MCP4441-104E/ST图片16
MCP4441-104E/ST图片17
MCP4441-104E/ST图片18
MCP4441-104E/ST概述

MICROCHIP  MCP4441-104E/ST.  芯片, 数字电位器, 100KΩ

MCP444x/446x 数字电位计

MCP444x/446x 系列是具有非易失存储器的数字电位计,可通过 I2C 接口进行编程。 这些数字 POT 包括 Microchip WiperLock™ 技术,可将电刷设置锁定到位,从而保护电刷配置不腐败。

MCP4441/MCP4461 设备可配置为电位计,MCP4442/MC4462 可配置为可变电阻器。

### 特点

四路电阻器网络

两个电阻器网络分辨率:MCP444x 7 位 128 电阻器(129 丝锥)和 MCP446x 8 位 256 电阻器(257 丝锥)

零刻度到满刻度电刷操作

低电刷电阻:75 Ω(典型)

低温度系数

非易失存储器

I2C 串行接口

电阻器网络端子断开连接功能

重置输入引脚

写入保护功能:

掉电重置保护(1.5V 典型)

串行接口非活动电流(2.5 uA 典型)

高电压容差数字输入:高达 12.5V

支持分离式导轨应用

广泛的工作电压:2.7V 至 5.5V

MCP4441-104E/ST中文资料参数规格
技术参数

电源电压DC 2.70V min

容差 ±20 %

电路数 4

针脚数 128

电阻 100 kΩ

阻值偏差 ±20 %

工作温度Max 125 ℃

工作温度Min -40 ℃

电源电压 2.7V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 2.7 V

封装参数

安装方式 Surface Mount

引脚数 20

封装 TSSOP-20

外形尺寸

长度 6.6 mm

宽度 4.5 mm

高度 1.05 mm

封装 TSSOP-20

物理参数

工作温度 -40℃ ~ 125℃

温度系数 ±150 ppm/℃

其他

产品生命周期 Active

包装方式 Each

制造应用 车用

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

数据手册

MCP4441-104E/ST引脚图与封装图
MCP4441-104E/ST引脚图
MCP4441-104E/ST封装图
MCP4441-104E/ST封装焊盘图
在线购买MCP4441-104E/ST
型号: MCP4441-104E/ST
制造商: Microchip 微芯
描述:MICROCHIP  MCP4441-104E/ST.  芯片, 数字电位器, 100KΩ
替代型号MCP4441-104E/ST
型号/品牌 代替类型 替代型号对比

MCP4441-104E/ST

Microchip 微芯

当前型号

当前型号

MCP4441T-104E/ST

微芯

类似代替

MCP4441-104E/ST和MCP4441T-104E/ST的区别
