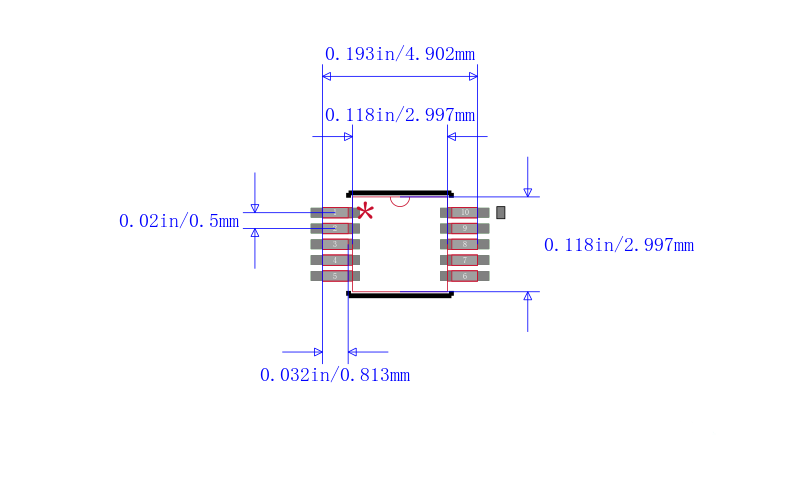

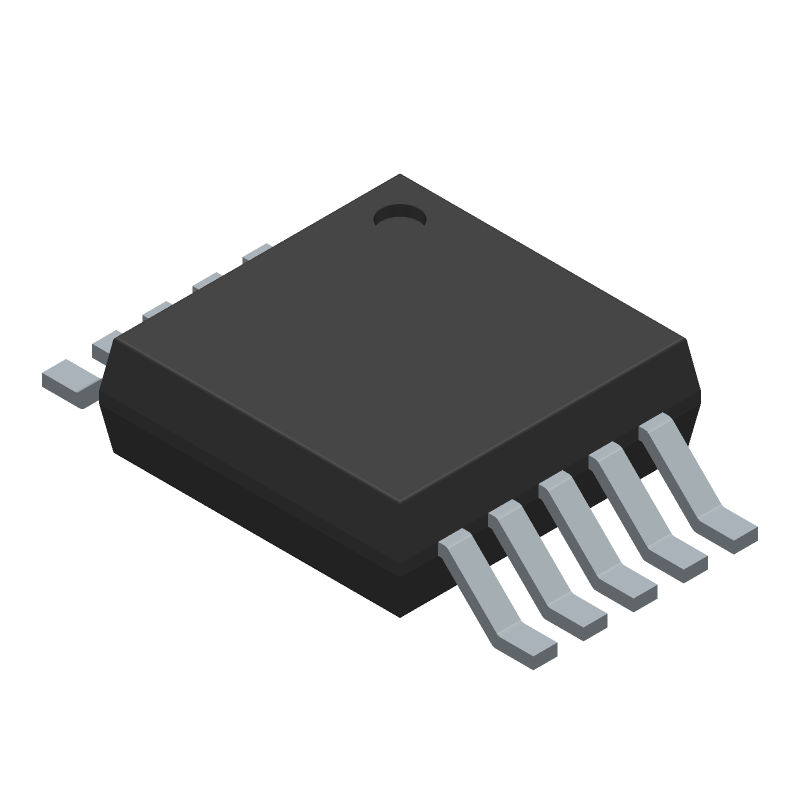

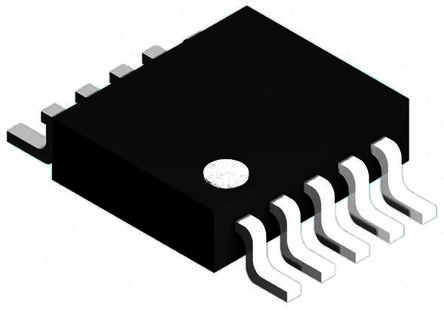

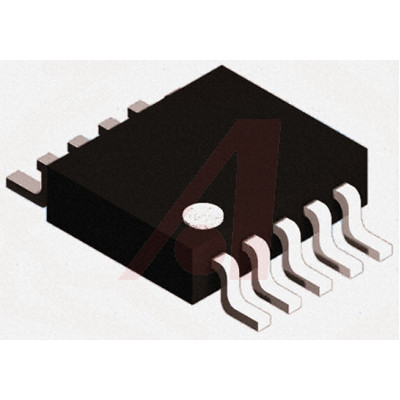

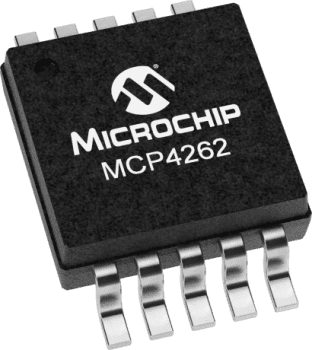

MCP4262-104E/UN

MCP414x/416x/424x/426x 数字电位计Microchip MCP413x、MCP415x、MCP423x 和 MCP425x 系列设备是具有 SPI 接口和 EEPROM 存储器的数字电位计。 包含 WiperLock 技术，可提供“锁定”电刷配置的方法。 要解锁，需要高电压命令 >8.5 V，从而在正常工作过程中保护设置。 提供 7 位（129 步）和 8 位（257 步）型号，具有各种 RAB 电阻选项，从 5 kΩ 到 100 kΩ。 其他型号还提供可变电阻和电位计引脚输出可供选择，还提供单和双电阻器网络选项。### 特点零刻度到满刻度电刷操作 低电刷电阻：75 Ω（典型） 低温度系数：绝对值（可变电阻）50 ppm，正比（电位计）15 ppm（典型） 自动调用保存的电刷设置 WiperLock 技术 SPI 串行接口 电阻器网络端子断开连接功能 掉电重置保护：1.5 V（典型） 串行接口非活动电流：2.5 μA（典型） 高电压容差数字输入：高达 12.5V 支持分离式导轨应用 所有数字输入内部弱上拉模式 宽工作电压：1.8 V 至 5.5 V 宽带宽 -3 dB 操作：2 MHz，用于 5.0 kΩ 设备（典型） ### 型号电位计电刷设置：MCP4141，MCP4161，MCP4241，MCP4261 可变电阻电刷设置：MCP4142，MCP4162，MCP4242，MCP4262 单电阻器网络：MCP4141，MCP4142，MCP4161，MCP4162 双电阻器网络：MCP4241，MCP4242，MCP4261，MCP4262 7 位，128 电阻器（129 步）：MCP4141，MCP4142，MCP4241，MCP4142 8 位，256 电阻器（257 步）：MCP4161，MCP4162，MCP4261，MCP4162 ### 数字电位计 - Microchip

MCP414x/416x/424x/426x 数字电位计

MCP413x、MCP415x、MCP423x 和 MCP425x 系列设备是具有 SPI 接口和 EEPROM 存储器的数字电位计。

包含 WiperLock 技术，可提供“锁定”电刷配置的方法。 要解锁，需要高电压命令 >8.5 V，从而在正常工作过程中保护设置。

提供 7 位（129 步）和 8 位（257 步）型号，具有各种 RAB 电阻选项，从 5 kΩ 到 100 kΩ。 其他型号还提供可变电阻和电位计引脚输出可供选择，还提供单和双电阻器网络选项。

### 特点

零刻度到满刻度电刷操作

低电刷电阻：75 Ω（典型）

低温度系数：绝对值（可变电阻）50 ppm，正比（电位计）15 ppm（典型）

自动调用保存的电刷设置

WiperLock 技术

SPI 串行接口

电阻器网络端子断开连接功能

掉电重置保护：1.5 V（典型）

串行接口非活动电流：2.5 μA（典型）

高电压容差数字输入：高达 12.5V

支持分离式导轨应用

所有数字输入内部弱上拉模式

宽工作电压：1.8 V 至 5.5 V

宽带宽 -3 dB 操作：2 MHz，用于 5.0 kΩ 设备（典型）

### 型号

电位计电刷设置：MCP4141，MCP4161，MCP4241，MCP4261

可变电阻电刷设置：MCP4142，MCP4162，MCP4242，MCP4262

单电阻器网络：MCP4141，MCP4142，MCP4161，MCP4162

双电阻器网络：MCP4241，MCP4242，MCP4261，MCP4262

7 位，128 电阻器（129 步）：MCP4141，MCP4142，MCP4241，MCP4142

8 位，256 电阻器（257 步）：MCP4161，MCP4162，MCP4261，MCP4162
