MCP1804 低压降电压稳压器Microchip MCP1804 是低压降 LDO 电压调节器，可在 2.0 V 至 28 V 的输入电压下工作，同时提供高达 150 mA 电流。 设备提供 50 μA 低静态电流，且仅 1 μF 输出电容即可稳定输出。 MCP1804 还具有电流折返功能，用于保护设备。### 特点150 mA 输出电流 低压降电压：260 mV @ 20 mA，VR = 3.3 V（典型） 50 μA 静态电流（典型） 0.01 μA 断路电流（典型） 输入工作电压范围：2.0 V 至 28.0 V 输出电压精确度：±2% 稳定，带陶瓷输出电容器 限流保护，带电流折返电路 关闭引脚 高 PSRR：50 dB（典型）@ 1 kHz ### LDO（低压降）线性电压调节器，Microchip
MCP1804 低压降电压稳压器
MCP1804 是低压降 LDO 电压调节器，可在 2.0 V 至 28 V 的输入电压下工作，同时提供高达 150 mA 电流。 设备提供 50 μA 低静态电流，且仅 1 μF 输出电容即可稳定输出。 MCP1804 还具有电流折返功能，用于保护设备。
### 特点
150 mA 输出电流
低压降电压：260 mV @ 20 mA，VR = 3.3 V（典型）
50 μA 静态电流（典型）
0.01 μA 断路电流（典型）
输入工作电压范围：2.0 V 至 28.0 V
输出电压精确度：±2%
稳定，带陶瓷输出电容器
限流保护，带电流折返电路
关闭引脚
高 PSRR：50 dB（典型）@ 1 kHz
### LDO（低压降）线性稳压器，Microchip
输出接口数 1
输出电压 0.8 V
输出电流 300 mA
供电电流 220 µA
静态电流 0.12 mA
输出电容类型 Ceramic
跌落电压 0.2V @300mA
输入电压Max 6 V
输入电压Min 2.1 V
输出电压Min 0.8 V
输出电流Max 300 mA
工作温度Max 125 ℃
工作温度Min -40 ℃
精度 ±2.5 %
输入电压 2.1V ~ 6V
安装方式 Surface Mount
引脚数 3

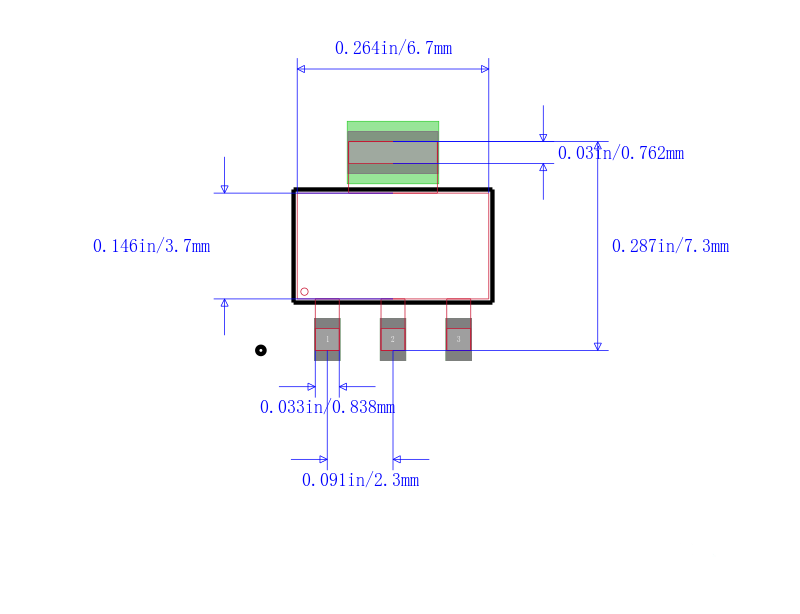

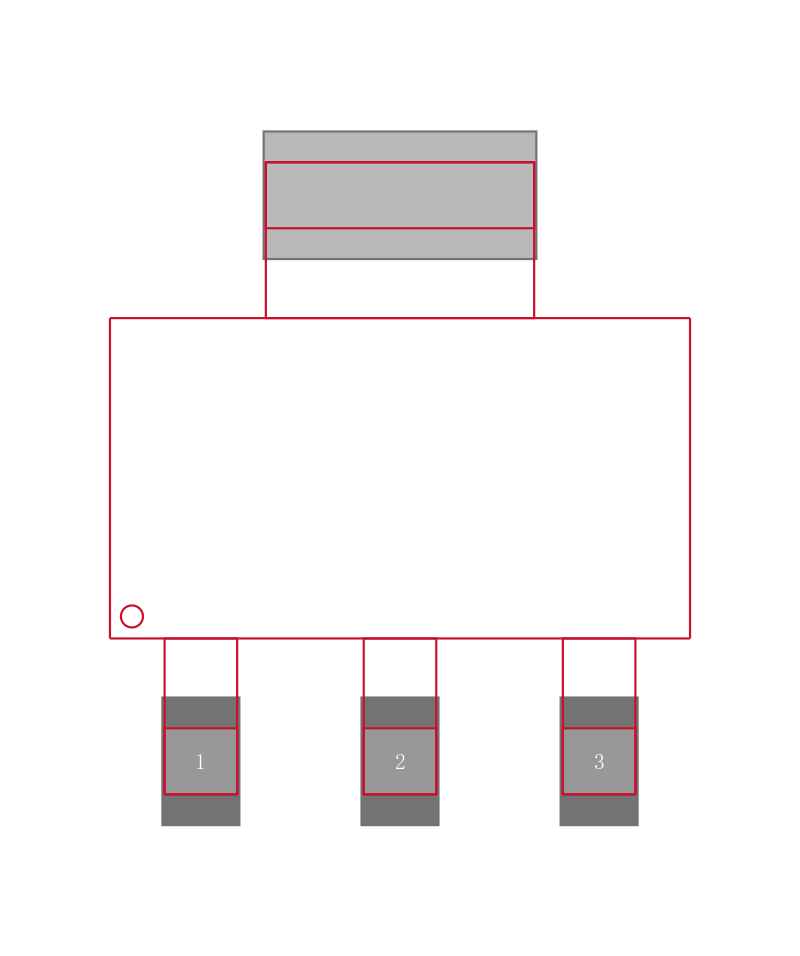

封装 SOT-223-3
长度 6.5 mm
宽度 3.5 mm
高度 1.6 mm
封装 SOT-223-3
工作温度 -40℃ ~ 125℃
产品生命周期 Active
包装方式 Tape & Reel TR
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC版本 2015/12/17
