M80-8770422

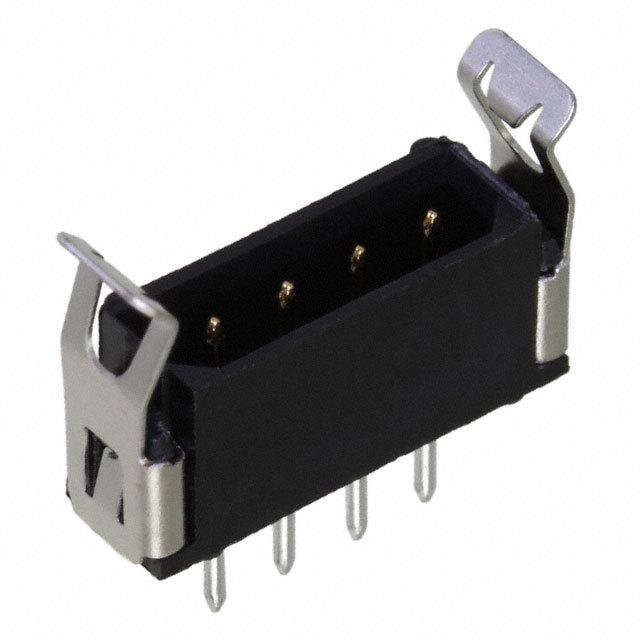

M80-8770422图片1
M80-8770422图片2
M80-8770422图片3
M80-8770422图片4
M80-8770422概述

HARWIN M80-8770422 Wire-To-Board Connector, 2mm, 4Contacts, Header, Datamate L-Tek M80 Series, Through Hole, 1Rows

Connector Header Through Hole 4 position 0.079" 2.00mm


得捷:
CONN HEADER VERT 4POS 2MM


贸泽:
Headers & Wire Housings 4 POS SIL MALE VERT LATCHED TIN/LD


安富利:
Datamate L-Tek SIL Male Vertical 3mm PC Tail Connector, latched, selective gold + tin/lead, 4 contacts


Chip1Stop:
Conn Datamate M 4 POS 2mm Solder ST Thru-Hole Tube


Newark:
# HARWIN  M80-8770422  Wire-To-Board Connector, 2 mm, 4 Contacts, Header, Datamate L-Tek M80 Series, Through Hole, 1 Rows


M80-8770422中文资料参数规格
技术参数

触点数 4

极性 Male

触点电镀 Gold

额定电流 2.2A/触头

排数 1

针脚数 4

额定电流Max 3 A

额定电压 800 V

接触电阻Max 25 mΩ

封装参数

安装方式 Through Hole

外形尺寸

长度 12 mm

宽度 3.98 mm

物理参数

颜色 Black

触点材质 Phosphor Bronze

工作温度 -55℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tube

制造应用 -

符合标准

RoHS标准 RoHS Compliant

含铅标准 Contains Lead

REACH SVHC版本 2015/12/17

数据手册

M80-8770422引脚图与封装图

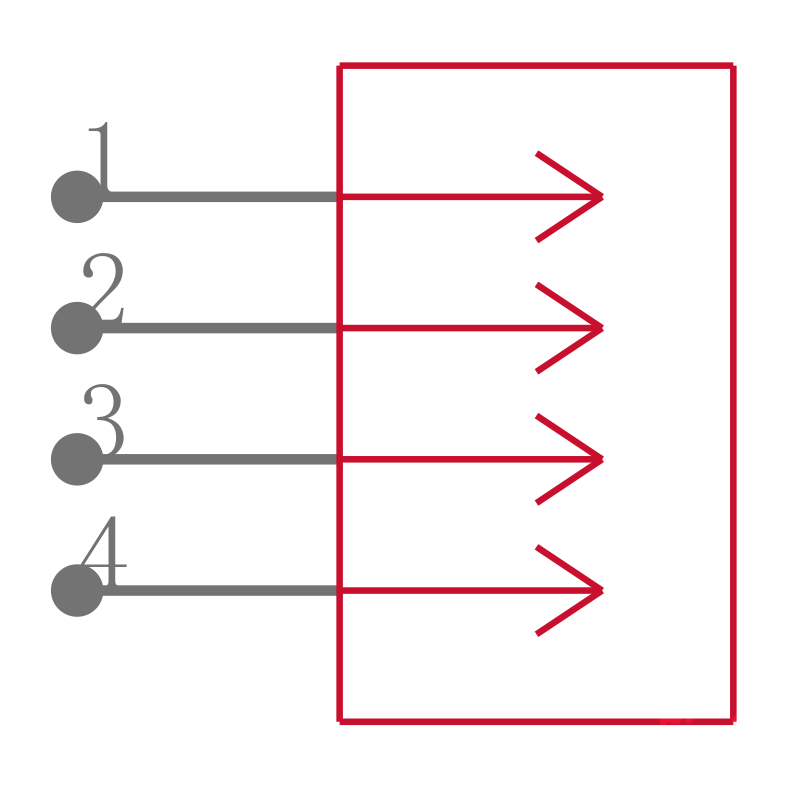

M80-8770422引脚图

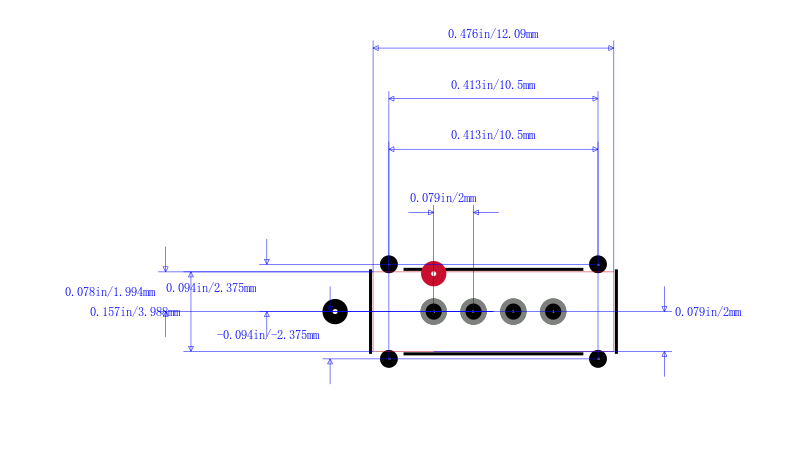

M80-8770422封装图

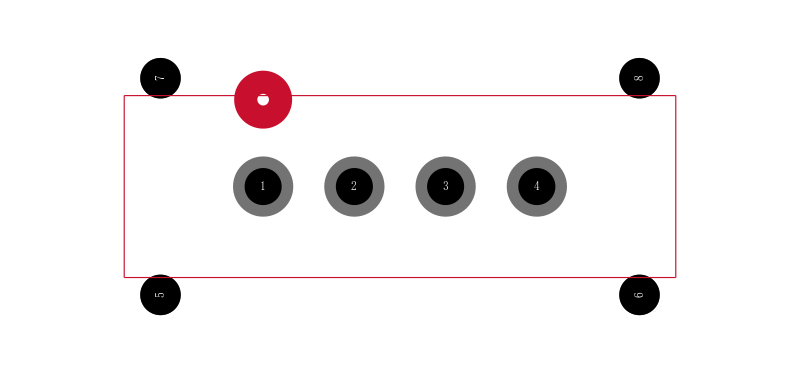

M80-8770422封装焊盘图
在线购买M80-8770422
型号: M80-8770422
制造商: Harwin
描述:HARWIN M80-8770422 Wire-To-Board Connector, 2mm, 4Contacts, Header, Datamate L-Tek M80 Series, Through Hole, 1Rows
替代型号M80-8770422
型号/品牌 代替类型 替代型号对比

M80-8770422

Harwin

当前型号

当前型号

M80-8820442

Harwin

完全替代

M80-8770422和M80-8820442的区别
