单极,类型 MTA/STA微型面板安装扳钮开关 铜合金,镀银焊片 M6 x 0.75 衬套,带锁定板,扳手 9 mm 绝缘电阻:>1000 MΩ(500 V 直流) 介电强度:1500V、50Hz(1 分钟) 镀铬黄铜执行器和己二烯酞酸脂 UL 94 V-0 外壳 扭矩: | 当负载消除时,恢复到原来位置。 ---|--- 闭锁型: | 当负载消除时,仍然留在其新位置 微型扳钮开关 | 负载: | 3 A,250 V,6 A,125 V ---|--- | 4 A、30 V=,5 A,12 V= | 6 A、6 V= 触点电阻: | 绝缘电阻: | 500 MΩ/500 V= 测试电压: | 1000 V 行 温度范围: | -45°C* 至 +140°C 工作寿命 | >300,000 种功能 开关材料: | 银,(银)中心触点为银铜合金 | 镀银铜 连接: | 基座上的焊接连接 材料: | 酚醛 | 镀铬镀杠杆 | 镀镍支架 | 旋转熔丝,带特殊盘 固定孔: | Ø 6.2 mm 尺寸: | 参见附图 推荐焊接温度: | +270°C,最长 7 s ### 注在偏置开关上,(开)是指瞬间开位置 ### 扳钮开关**瞬时功能**(弹簧加载复位): | 当负载解除时,开关或触点断路器恢复到其原来位置。 例如电铃按钮) ---|--- **锁定型功能**: | 负载解除之后,开关或触点断路器保持(停止)在新位置上。
单极,类型 MTA/STA
微型面板安装扳钮
铜合金,镀银焊片
M6 x 0.75 衬套,带锁定板,扳手 9 mm
绝缘电阻:>1000 MΩ(500 V 直流)
介电强度:1500V、50Hz(1 分钟)
镀铬黄铜执行器和己二烯酞酸脂 UL 94 V-0 外壳
### 注
在偏置开关上,(开)是指瞬间开位置
### 认可
7777
欧时:

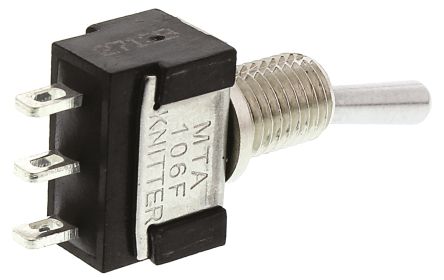

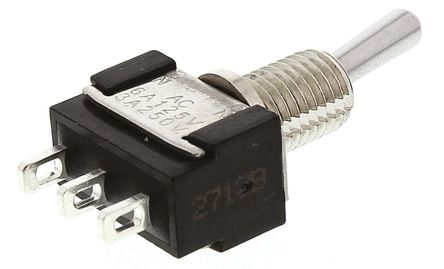

KNITTER-SWITCH 单刀双掷 切换开关 MTA106F, On-On, 4 A @ 30 V 直流
艾睿:
Switch Toggle Mom ON SPDT Round Lever Solder Tag 6A 250VAC 30VDC Panel Mount with Threads
安富利:
Switch Toggle Mom ON SPDT Round Lever Solder Tag 6A 250VAC 30VDC Panel Mount with Threads
Verical:
Switch Toggle Mom ON SPDT Round Lever Solder Tag 6A 250VAC 30VDC Panel Mount with Threads
触点数 2
排数 1
电路数 2
触点额定电流 4A @30VDC
额定电流Max 6 A
工作温度Max 140 ℃
工作温度Min -45 ℃
额定电压DC Max 30 V
额定电压AC Max 250 V
接触电阻Max 20 mΩ
安装方式 Solder Lug, Panel
长度 13 mm
宽度 8 mm
高度 32.7 mm
触点材质 Copper Alloy
工作温度 -45℃ ~ 140℃
产品生命周期 300000 Cycles
包装方式 Bulk
RoHS标准 RoHS Compliant
含铅标准 PB free
ECCN代码 EAR99
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
MTA106F Knitter-Switch | 当前型号 | 当前型号 |
A108SYZQ 泰科 | 类似代替 | MTA106F和A108SYZQ的区别 |
7108SYZQE C&K Components | 功能相似 | MTA106F和7108SYZQE的区别 |
5632AB Apem Components | 功能相似 | MTA106F和5632AB的区别 |
