MCP1631-E/ML

MCP1631-E/ML图片1
MCP1631-E/ML图片2
MCP1631-E/ML图片3
MCP1631-E/ML图片4
MCP1631-E/ML图片5
MCP1631-E/ML图片6
MCP1631-E/ML图片7
MCP1631-E/ML图片8
MCP1631-E/ML图片9
MCP1631-E/ML图片10
MCP1631-E/ML图片11
MCP1631-E/ML图片12
MCP1631-E/ML概述

MCP1631 高速 PWM 控制器### PWM(脉冲频率调制)控制器,Microchip

MCP1631 高速 PWM 控制器


得捷:
IC REG CTRLR SEPIC 20QFN


立创商城:
升降压型


欧时:
Microchip MCP1631-E/ML 2 MHz PWM 控制器, 3 → 5.5 V电源, 20引脚 QFN封装


贸泽:
开关控制器 Integrated HS PWM I Mode


艾睿:
Current Mode PWM Controller 250mA Automotive 20-Pin QFN EP Tube


Allied Electronics:
Microchip MCP1631-E/ML, PWM Controller 2 MHz, 3 - 5.5 V, 20-Pin QFN


安富利:
Current Mode PWM Controller 250mA 20-Pin QFN EP Tube


Chip1Stop:
Current Mode PWM Controller 250mA 20-Pin QFN EP Tube


MCP1631-E/ML中文资料参数规格
技术参数

输出接口数 1

输入电压DC 3.00V min

输出电压 3.3V ~ 5V

输出电流 250 mA

上升时间 2.5 ns

开关频率 2000 kHz

最大占空比 0 %

下降时间 2.7 ns

工作温度Max 125 ℃

工作温度Min -40 ℃

电源电压 3V ~ 16V

输入电压 3V ~ 5.5V

封装参数

安装方式 Surface Mount

引脚数 20

封装 QFN-20

外形尺寸

长度 4 mm

宽度 4 mm

高度 1 mm

封装 QFN-20

物理参数

工作温度 -40℃ ~ 125℃ TJ

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

MCP1631-E/ML引脚图与封装图

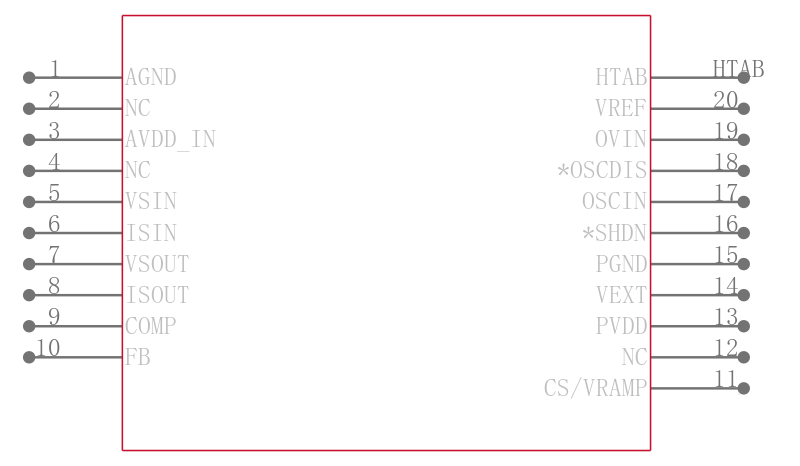

MCP1631-E/ML引脚图

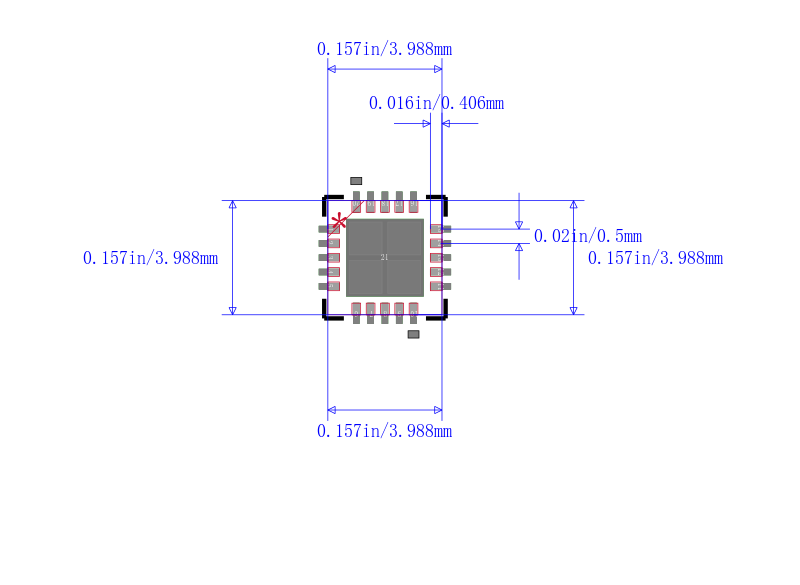

MCP1631-E/ML封装图

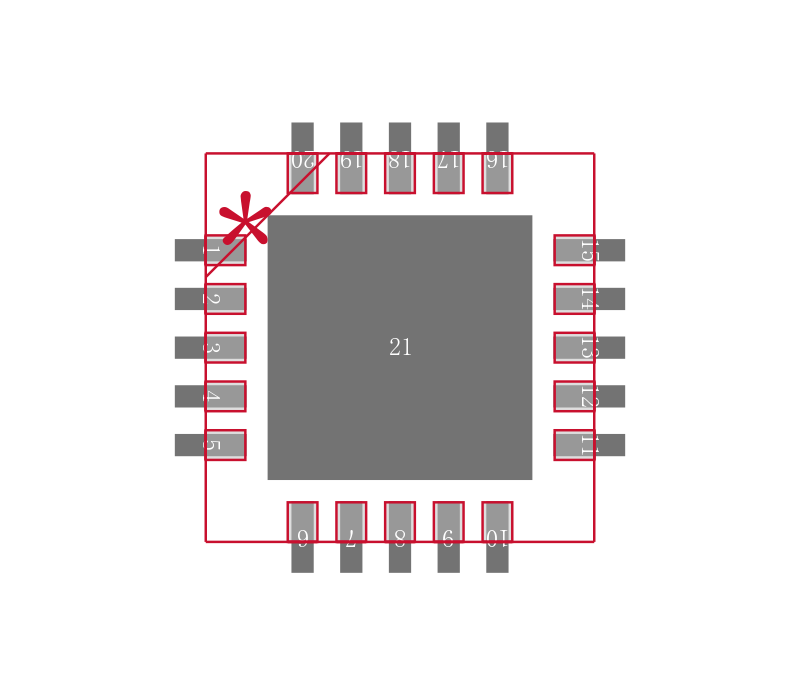

MCP1631-E/ML封装焊盘图
在线购买MCP1631-E/ML
型号: MCP1631-E/ML
制造商: Microchip 微芯
描述:MCP1631 高速 PWM 控制器 ### PWM(脉冲频率调制)控制器,Microchip
替代型号MCP1631-E/ML
型号/品牌 代替类型 替代型号对比

MCP1631-E/ML

Microchip 微芯

当前型号

当前型号

MCP1631-E/SS

微芯

完全替代

MCP1631-E/ML和MCP1631-E/SS的区别

MCP1631T-E/SS

微芯

完全替代

MCP1631-E/ML和MCP1631T-E/SS的区别

MCP1631-E/ST

微芯

类似代替

MCP1631-E/ML和MCP1631-E/ST的区别
