四2输入或门 QUAD 2-INPUT OR GATE
DESCRIPTION
The M74HC32 is an high speed CMOS QUAD 2-INPUT OR GATE fabricated with silicon gate C2MOS technology.
The internal circuit is composed of 2 stages including buffer output, which enables high noise immunity and stable output.
All inputs are equipped with protection circuits against static discharge and transient excess voltage.
■ HIGH SPEED:
tPD= 8ns TYP. at VCC= 6V
■ LOW POWER DISSIPATION:
ICC= 1µAMAX. at TA=25°C
■ HIGH NOISE IMMUNITY:
VNIH= VNIL= 28 % VCCMIN.
■ SYMMETRICAL OUTPUT IMPEDANCE:
|IOH| = IOL= 4mA MIN
■ BALANCED PROPAGATION DELAYS:
tPLH ≅tPHL
■ WIDE OPERATING VOLTAGE RANGE:
VCCOPR = 2V to 6V
■ PIN AND FUNCTION COMPATIBLE WITH 74 SERIES 32
电源电压DC 5.00 V
输出接口数 1
输出电流 5.20 mA
电路数 4
逻辑门个数 4
输入数 2
工作温度Max 125 ℃
工作温度Min -55 ℃
电源电压 2V ~ 6V
安装方式 Surface Mount
引脚数 14

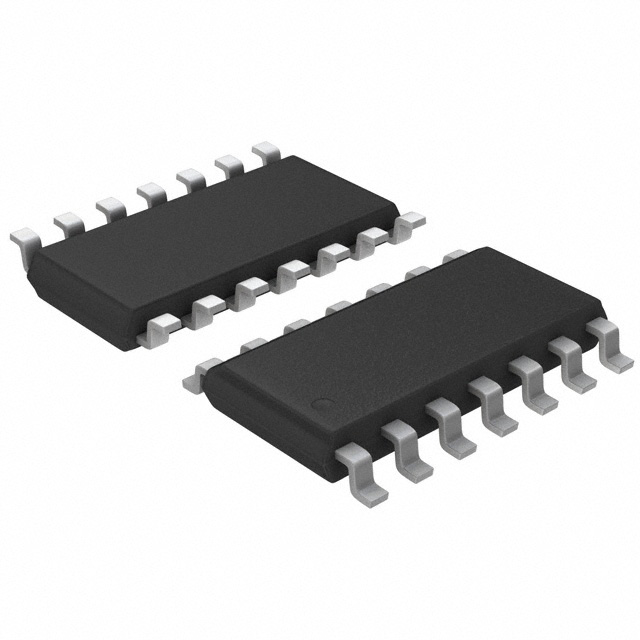

封装 SOIC-14
长度 8.75 mm
宽度 4 mm
高度 1.65 mm
封装 SOIC-14
工作温度 -55℃ ~ 125℃
产品生命周期 Not Recommended for New Designs
包装方式 Tape & Reel TR
RoHS标准 RoHS Compliant
含铅标准 Lead Free
ECCN代码 EAR99
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
M74HC32RM13TR ST Microelectronics 意法半导体 | 当前型号 | 当前型号 |
74HC32DR2G 安森美 | 类似代替 | M74HC32RM13TR和74HC32DR2G的区别 |
MC74HC32ADR2G 安森美 | 功能相似 | M74HC32RM13TR和MC74HC32ADR2G的区别 |
MC74HC32ADG 安森美 | 功能相似 | M74HC32RM13TR和MC74HC32ADG的区别 |
