MC74VHC1GT14DFT2

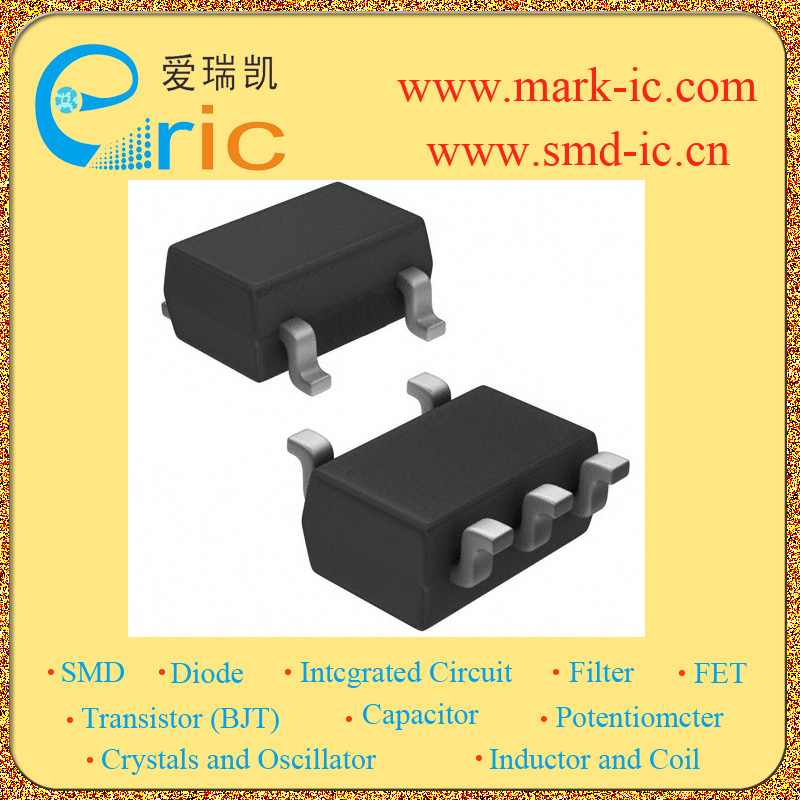

MC74VHC1GT14DFT2图片1
MC74VHC1GT14DFT2概述

施密特触发器逆变器/ CMOS逻辑电平转换器输入通道兼容输入 Schmitt−Trigger Inverter / CMOS Logic Level Shifter LSTTL−Compatible Inputs

逻辑类型Logic Type| 反相施密特触发器 Inverting Schmitt trigger \---|--- 电路数Number of Circuits| 1 输入数Number of Inputs| 1 电源电压VccVoltage - Supply| 3V~5.5V 静态电流IqCurrent - Quiescent Max| 1uA 输出高,低电平电流Current - Output High, Low| -8mA,8mA 低逻辑电平Logic Level - Low| 0.1V~0.36V 高逻辑电平Logic Level - High| 1.9V~3.94V 传播延迟时间@Vcc,CLMax Propagation Delay @ V, Max CL| 5.8ns @ 4.5V~5.5V,50pF Description & Applications| Schmitt-Trigger Inverter / CMOS Logic Level Shifter ;Features High Speed: tPD = 4.5ns Typ @VCC = 5.0 V Low Power Dissipation: ICC = 1 uA Max @TA = 25°C TTL−Compatible Inputs: VIL = 0.8 V; VIH = 2.0 V CMOS−Compatible Outputs: VOH > 0.8 VCC; VOL < 0.1 VCC @ Load Power Down Protection Provided on Inputs and Outputs Balanced Propagation Delays Pin and Function Compatible with Other Standard Logic Families Chip Complexity: FETs = 100; Equivalent Gates = 25 Pb−Free Package is Available 描述与应用| 施密特触发器逆变器/ CMOS逻辑电平转换器;特性 高速:TPD =延迟时间为4.5ns(典型值)@ VCC=5.0 V 低功耗:ICC=1uA(最大值)@ TA= 25°C TTL兼容的输入:VIL=0.8 V; VIH=2.0 V CMOS兼容输出:VOH> 0.8 VCC VOL<0.1 VCC@负载 掉电保护提供输入和输出 平衡传输延时 引脚和功能兼容与其他标准逻辑系列 芯片复杂度:场效应管=100;等效门= 25 无铅包装可用

MC74VHC1GT14DFT2中文资料参数规格
技术参数

电源电压DC 5.50V max

电路数 1

逻辑门个数 1

工作温度Max 125 ℃

封装参数

安装方式 Surface Mount

封装 SC-70-5

外形尺寸

封装 SC-70-5

其他

产品生命周期 Unknown

包装方式 Tape & Reel TR

符合标准

RoHS标准 Non-Compliant

含铅标准 Contains Lead

海关信息

ECCN代码 EAR99

数据手册

在线购买MC74VHC1GT14DFT2
型号: MC74VHC1GT14DFT2
制造商: ON Semiconductor 安森美
描述:施密特触发器逆变器/ CMOS逻辑电平转换器输入通道兼容输入 Schmitt−Trigger Inverter / CMOS Logic Level Shifter LSTTL−Compatible Inputs
替代型号MC74VHC1GT14DFT2
型号/品牌 代替类型 替代型号对比

MC74VHC1GT14DFT2

ON Semiconductor 安森美

当前型号

当前型号

M74VHC1GT14DFT1G

安森美

功能相似

MC74VHC1GT14DFT2和M74VHC1GT14DFT1G的区别

M74VHC1GT14DFT2G

安森美

功能相似

MC74VHC1GT14DFT2和M74VHC1GT14DFT2G的区别

MC74VHC1GT14DFT1

安森美

功能相似

MC74VHC1GT14DFT2和MC74VHC1GT14DFT1的区别
