MHDVSL25-K

MH CONNECTORS  MHDVSL25-K  连接器后壳, D Sub, MHDVSL系列, DB, 45°, 锌合金主体 新

顶端引入口和 45° 引入口压铸底壳

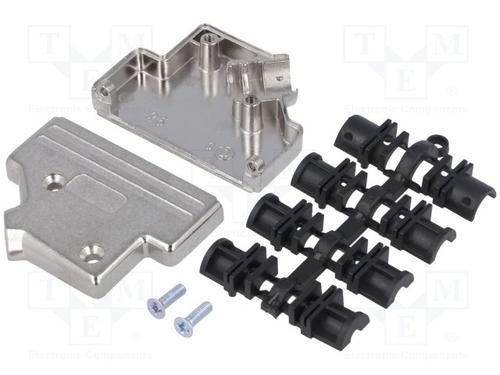

2 件装压铸锌底壳，带塑料应力消除插件和接地连接

镀镍表面。符合 VDE0781 和 FCC207 屏蔽规定

衰减；>40 dB（30 MHz 至 1 GHz）

可接受 3.5 mm 至 13 mm 电缆

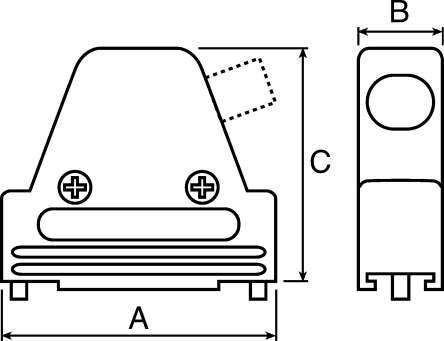

尺寸

---

. | 9 路顶端引入口 | 15 路顶端引入口 | 25 路顶端引入口 | 37 路顶端引入口

A mm | 32 | 40 | 54 | 71

B mm | 15 | 15 | 15 | 15

C mm | 40 | 42 | 50 | 46.25

  | 9 路 45° 引入口 | 15 路 45° 引入口 | 25 路 45° 引入口 | 37 路 45° 引入口

A mm | 31 | 39.5 | 53.2 | 69.7

B mm | 14.5 | 14.5 | 14.5 | 14.5

C mm | 36.3 | 40.3 | 40.3 | 40.3

### 注

460-985 具有塑料螺钉。

### 随附

金属 4-40UNC 指旋螺钉和完整说明，除了滑锁型号以外。
