特点•高电压表面装载开关二极管阵列•两个系列二极管电路连接形成全波桥•开关速度快•高电导率•高的反向击穿电压额定值•无铅/ RoHS兼容版本(注3)•“绿色”设备(注4和5)
反向电压VrReverse Voltage| 300V \---|--- 平均整流电流IoAverage Rectified Current| 225mA/0.225A 最大正向压降VFForward VoltageVf | 反向恢复时间TrrReverse Recovery Time| 50ns 最大耗散功率PdPower Dissipation| 350mW/0.35W Description & Applications| FeAtures • HIGH VOLTAGE SURFACE mOUNT SWITCHING DIODE ARRAY • Two Series Diode Circuits Connect to Form Full WAVe Bridge • FAst Switching Speed • High ConductAnce • High ReVerse BreAkdown VoltAge RAting • LeAd Free/RoHS CompliAnt Version Note 3 • "Green" DeVice Note 4 And 5 描述与应用| 特点 •高电压表面装载开关阵列 •两个系列二极管电路连接形成全波桥 •开关速度快 •高电导率 •高的反向击穿电压额定值 •无铅/ RoHS兼容版本(注3) •“绿色”设备(注4和5)
额定电压DC 350 V
额定电流 20.0 mA
电容 5.00 pF
额定功率 350 mW
针脚数 6
正向电压 1.25 V
耗散功率 350 mW
反向恢复时间 50 ns
正向电流 200 mA
最大正向浪涌电流(Ifsm) 4 A
正向电压Max 1.25 V
正向电流Max 225 mA
工作温度Max 150 ℃
工作温度Min -65 ℃
工作结温Max 150 ℃
耗散功率Max 350 mW
安装方式 Surface Mount
引脚数 6

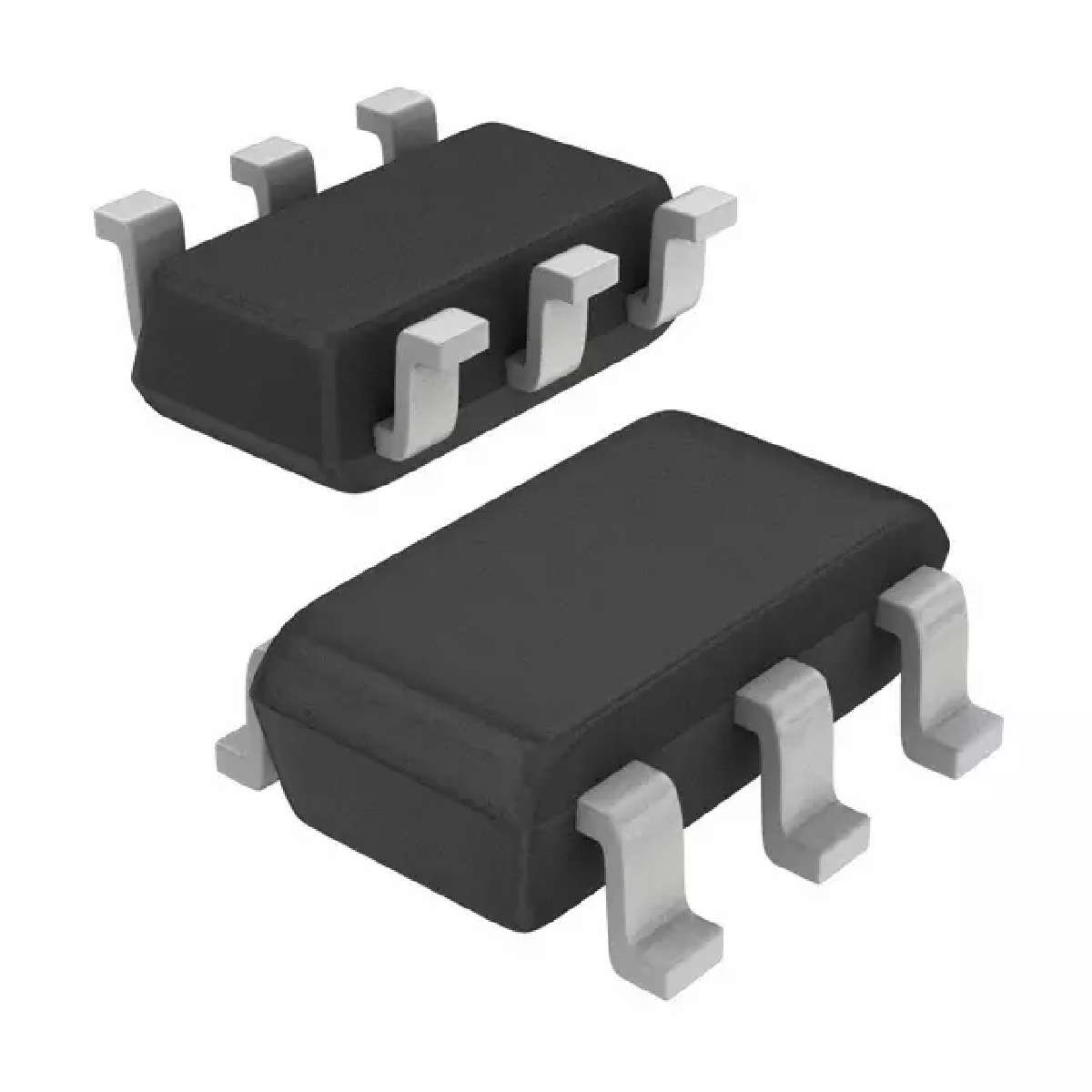

封装 SOT-23-6
长度 3 mm
宽度 1.6 mm
高度 1.1 mm
封装 SOT-23-6
工作温度 -65℃ ~ 150℃
产品生命周期 Active
包装方式 Tape & Reel TR
制造应用 工业
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
MMBD3004BRM-7-F Diodes 美台 | 当前型号 | 当前型号 |
MMBD3004BRM-7 美台 | 类似代替 | MMBD3004BRM-7-F和MMBD3004BRM-7的区别 |
