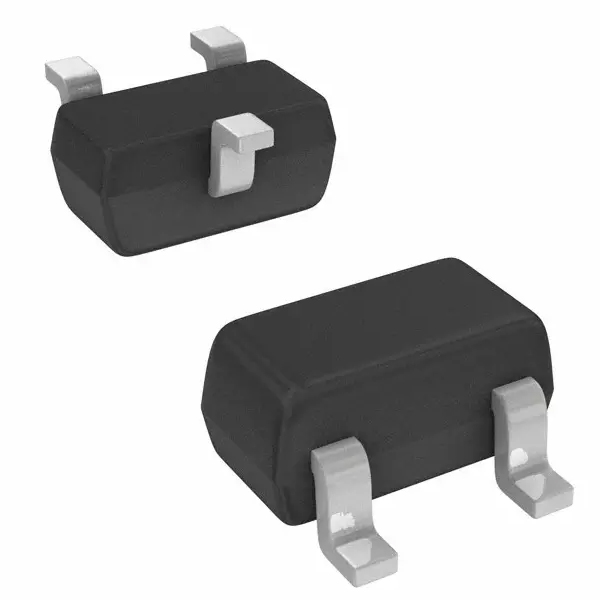

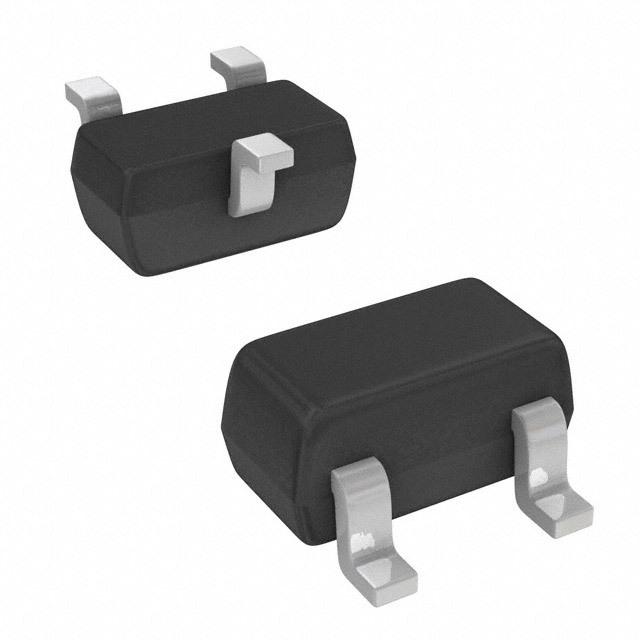

MMBT2907A 系列 PNP 60 V 150 mW 小信号 晶体管 表面贴装- SOT-523
集电极-基极反向击穿电压VBRCBOCollector-Base VoltageVCBO| -60V \---|--- 集电极-发射极反向击穿电压VBRCEOCollector-Emitter VoltageVCEO| −60V 集电极连续输出电流ICCollector CurrentIC| −600mA/- 0.6A 截止频率fTTranstion FrequencyfT| 200MHz 直流电流增益hFEDC Current GainhFE| 100~300 管压降VCE（sat）Collector-Emitter SaturationVoltage| -1.6V 耗散功率PcPoWer Dissipation| 150mW/0.15W Description & Applications| PNP epitaxial planar transistor PNP SMALL SIGNAL SURFACE MOUNT TRANSISTOR Features Epitaxial Planar Die Construction Complementary NPN Type Available MMBT2222AT Ultra-Small Surface Mount Package Lead Free/RoHS 描述与应用| PNP外延平面 PNP小信号表面贴装晶体管 特点 外延平面电路小片建设 互补NPN类型可用MMBT2222AT 超小型表面贴装封装 无铅/ RoHS
频率 200 MHz
额定电压DC -60.0 V
额定电流 -600 mA
额定功率 0.15 W
极性 PNP
耗散功率 150 mW
击穿电压集电极-发射极 60 V
集电极最大允许电流 0.6A
最小电流放大倍数hFE 100 @150mA, 10V
最大电流放大倍数hFE 300
额定功率Max 150 mW
直流电流增益hFE 100
工作温度Max 150 ℃
工作温度Min -55 ℃
耗散功率Max 150 mW
安装方式 Surface Mount
引脚数 3
封装 SOT-523
封装 SOT-523
工作温度 -55℃ ~ 150℃ TJ
产品生命周期 Active
包装方式 Tape & Reel TR
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
ECCN代码 EAR99
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
MMBT2907AT-7-F Diodes 美台 | 当前型号 | 当前型号 |
MMBT2907AT-7 美台 | 类似代替 | MMBT2907AT-7-F和MMBT2907AT-7的区别 |
MMBT2907AT-TP 美微科 | 功能相似 | MMBT2907AT-7-F和MMBT2907AT-TP的区别 |
MMBT2907AT 美微科 | 功能相似 | MMBT2907AT-7-F和MMBT2907AT的区别 |
