MMDT3904-7参数规格_中文资料_数据手册PDF

MMDT3904-7概述

特点•双NPN小信号表面贴装晶体管 •外延平面电路小片..

集电极-基极反向击穿电压VBRCBO Collector-Base VoltageVCBO | 60V \---|--- 集电极-发射极反向击穿电压VBRCEO Collector-Emitter VoltageVCEO | 40V 集电极连续输出电流IC Collector CurrentIC | 200MA/0.2A 截止频率fT Transtion FrequencyfT | 300MHZ 直流电流增益hFE DC Current GainhFE | 100~300 管压降VCE（sat） Collector-Emitter Saturation Voltage | 0.3V 耗散功率Pc Power Dissipation | 200MW 描述与应用 Description & Applications | 双NPN型小信号山技术文档PDF下载 | 在线阅读

MMDT3904-7中文资料参数规格

技术参数

额定电压DC 40.0 V

额定电流 200 mA

极性 NPN

击穿电压集电极-发射极 40 V

集电极最大允许电流 0.2A

最小电流放大倍数hFE 100 @10mA, 1V

额定功率Max 200 mW

封装参数

安装方式 Surface Mount

封装 SC-70-6

外形尺寸

封装 SC-70-6

物理参数

工作温度 -55℃ ~ 150℃ TJ

其他

产品生命周期 Obsolete

包装方式 Cut Tape CT

符合标准

RoHS标准 Non-Compliant

含铅标准 Contains Lead

REACH SVHC标准 No SVHC

数据手册

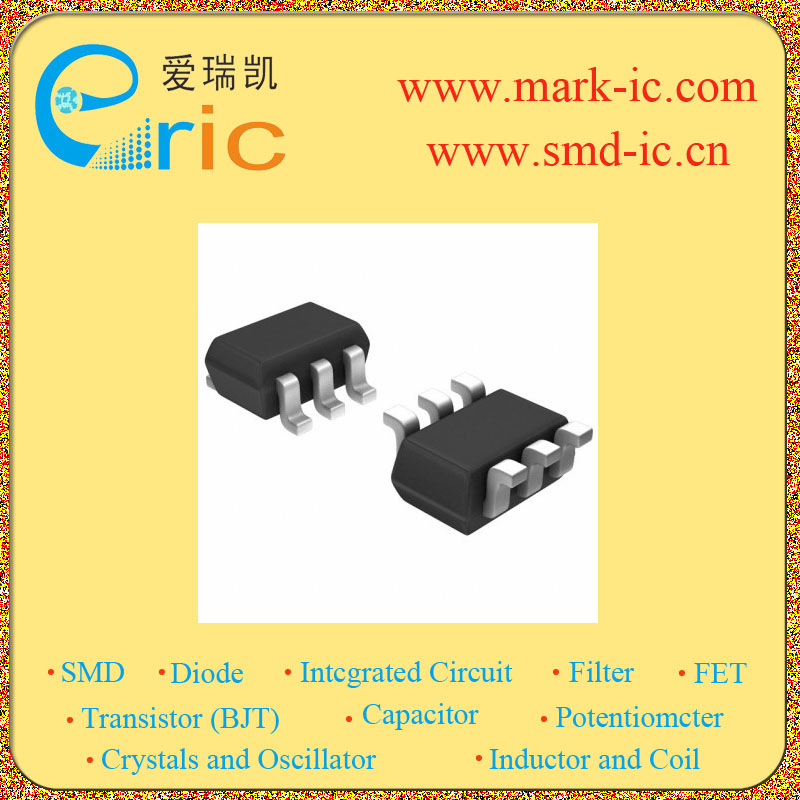

MMDT3904-7引脚图与封装图

在线购买MMDT3904-7

型号： MMDT3904-7

制造商： Diodes 美台

描述：特点•双NPN小信号表面贴装晶体管 •外延平面电路小片..

立即咨询

替代型号MMDT3904-7

型号/品牌	代替类型	替代型号对比
MMDT3904-7 Diodes 美台	当前型号	当前型号
MMDT3904-7-F 美台	完全替代	MMDT3904-7和MMDT3904-7-F的区别
