MMST2222A-7-F概述

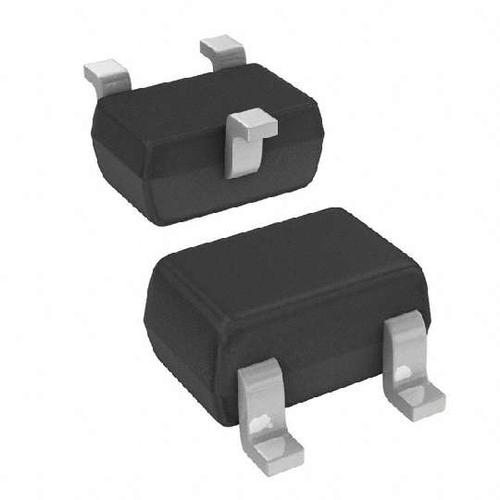

MMST2222A 系列 40 V 200 mW NPN 小信号表面贴装晶体管 - SOT-323-3

是一款NPN小信号表面安装双极, 600mA集电极电流, 75V集极-基极电压。适用于中等功率放大和开关应用。

.: UL94V-0 阻燃等级

.: 外延平面结构

.: MMST2907A PNP型

.: 绿色设备

.: -55至150°C工作温度范围

MMST2222A-7-F中文资料参数规格

技术参数

频率 300 MHz

额定电压DC 40.0 V

额定电流 600 mA

针脚数 3

极性 NPN

耗散功率 200 mW

击穿电压集电极-发射极 40 V

最小电流放大倍数hFE 100 @150mA, 10V

最大电流放大倍数hFE 300

额定功率Max 200 mW

直流电流增益hFE 100

工作温度Max 150 ℃

工作温度Min -55 ℃

耗散功率Max 200 mW

封装参数

安装方式 Surface Mount

引脚数 3

封装 SOT-323

外形尺寸

封装 SOT-323

物理参数

工作温度 -55℃ ~ 150℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

制造应用国防, 电源管理, 工业, 军用与航空

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

军工级 Yes

REACH SVHC版本 2015/12/17

数据手册

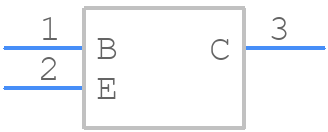

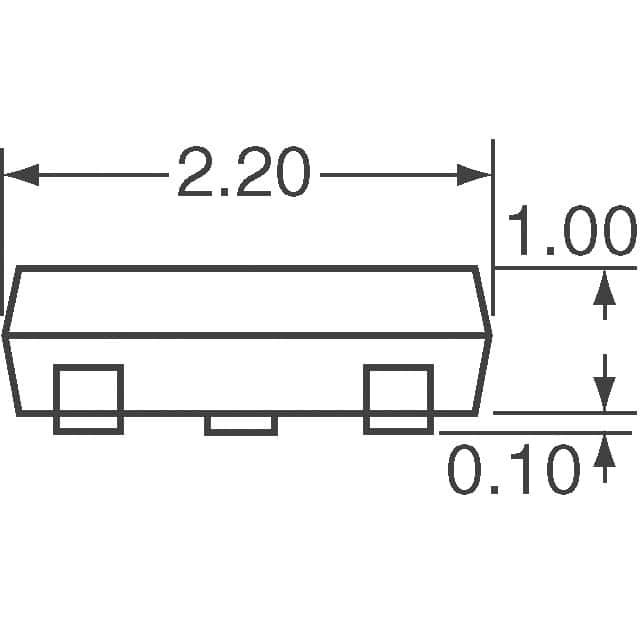

MMST2222A-7-F引脚图与封装图

在线购买MMST2222A-7-F

型号： MMST2222A-7-F

制造商： Diodes 美台

描述：MMST2222A 系列 40 V 200 mW NPN 小信号表面贴装晶体管 - SOT-323-3

立即咨询

替代型号MMST2222A-7-F

型号/品牌	代替类型	替代型号对比
MMST2222A-7-F Diodes 美台	当前型号	当前型号
MMST2222A-7 美台	完全替代	MMST2222A-7-F和MMST2222A-7的区别
MMST4401-7-F 美台	类似代替	MMST2222A-7-F和MMST4401-7-F的区别
MMBT2222AWT1G 安森美	功能相似	MMST2222A-7-F和MMBT2222AWT1G的区别
