NC7S04M5X

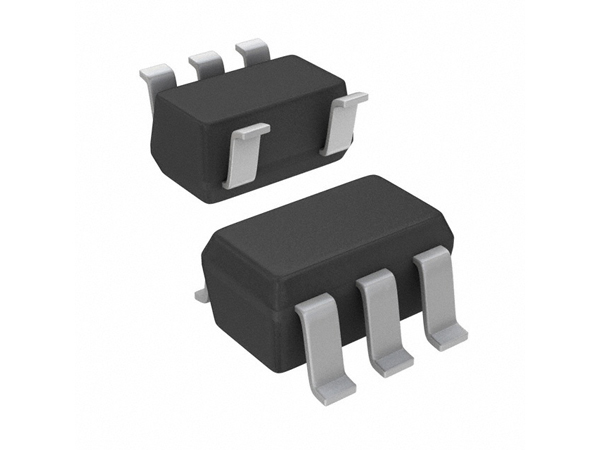

FAIRCHILD SEMICONDUCTOR  NC7S04M5X  非门, 1输入, 2.6 mA, 2V至6V, SOT-23-5

逻辑类型Logic Type| 反相器 Inverter \---|--- 电路数Number of Circuits| 1 输入数Number of Inputs| 1 电源电压VccVoltage - Supply| 2V~6V 静态电流IqCurrent - Quiescent Max| 1uA 输出高，低电平电流Current - Output High, Low| -2.6mA，2.6mA 低逻辑电平Logic Level - Low| 0.5V 高逻辑电平Logic Level - High| 1.5V 传播延迟时间@Vcc，CLMax Propagation Delay @ V, Max CL| 6ns @ 6V，50pF Description & Applications| HS Inverter ；Features Space saving SOT23 or SC70 5-lead package Ultra small MicroPak leadless package High speed: tPD 3ns typ Low Quiescent Power: ICC < 1 µA Balanced Output Drive: 2 mA IOL, −2 mA IOH Broad VCC Operating Range: 2V−6V Balanced Propagation Delays Specified for 3V operation 描述与应用| HS逆变器;特性 节省空间的SOT23或SC705引线封装 超小型的MicroPak无铅封装 高速：TPD3ns的典型 低静态功耗：ICC<1μA 平衡输出驱动器：2毫安毫安IOH IOL，-2 宽广的VCC操作范围：2V-6V 平衡传输延时 3V工作电压规定
