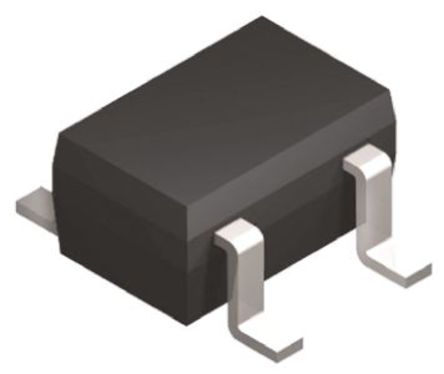

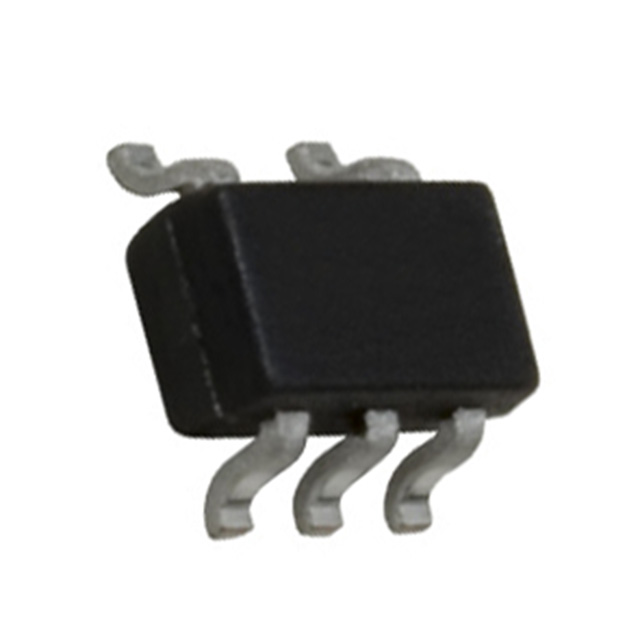

FAIRCHILD SEMICONDUCTOR NC7SZ66P5X 模拟开关, 单通道, SPST - 常开, 1 放大器, 60 ohm, 1.65V 至 5.5V, SC-70, 5 引脚
开关配置Circuit| 单刀单掷 1\---|---
导通电阻On-State Resistance|
电源电压Voltage - Supply| 1.65 V ~ 5.5 V
Description & Applications| Low Voltage Single SPST Normally Open Bus Switch Space saving SOT23 or SC70 5-lead package Ultra small MicroPak™ Pb-Free leadless package Rail-to-rail signal handling 5Ω switch connection between two ports Minimal propagation delay through the switch Low ICC Zero bounce in flow-through mode Control input compatible with CMOS input levels
描述与应用| 低电压单SPST常开总线开关 节省空间的SOT23或SC705引线封装 超小型MicroPak™标准无铅无铅封装 轨到轨信号处理 5Ω交换机连接两个港口之间 最小的传播延迟通过开关 低ICC 零流量反弹模式 CMOS输入电平兼容控制输入
电源电压DC 2.30 V
输出接口数 1
触点类型 SPST
电路数 1
通道数 1
针脚数 5
位数 1
耗散功率 150 mW
输入数 1
工作温度Max 85 ℃
工作温度Min -40 ℃
耗散功率Max 150 mW
电源电压 1.65V ~ 5.5V
电源电压Max 5.5 V
电源电压Min 1.65 V
安装方式 Surface Mount
引脚数 5
封装 SC-70-5
长度 2 mm
宽度 1.25 mm
高度 1 mm
封装 SC-70-5
工作温度 -40℃ ~ 85℃
产品生命周期 Active
包装方式 Tape & Reel TR
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
ECCN代码 EAR99
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
NC7SZ66P5X Fairchild 飞兆/仙童 | 当前型号 | 当前型号 |
TS5A1066DCKR 德州仪器 | 类似代替 | NC7SZ66P5X和TS5A1066DCKR的区别 |
NC7SZ66P5 飞兆/仙童 | 类似代替 | NC7SZ66P5X和NC7SZ66P5的区别 |
MC74VHC1G66DFT1 安森美 | 类似代替 | NC7SZ66P5X和MC74VHC1G66DFT1的区别 |
