低电容 ESD 保护阵列### 瞬态电压抑制器,On Semiconductor
极性Polarization| 单向 Unidirectional \---|--- 反向关断电压/工作电压VRWMReverse Standoff Voltage| 3.0V 反向击穿电压VBRBreakdown Voltage| 5.6V 峰值脉冲耗散功率PPPMPeak Pulse Power Dissipation| 50W 峰值脉冲电流IPPmPeak Forward Surge Current| 4.8A 额定耗散功率PdPower dissipation| 0.24W/240mW Description & Applications| Specification Features • Dual Common Anode ESD Protection Diodes • SC−89 Package Allows Either Two Separate Unidirectional Configurations or a Single Bidirectional Configuration • ESD Rating of Class N exceeding 16 kV per the Human Body Model • Meets IEC61000−4−2 Level 4 • Low Leakage < 5.0 uA • These are Pb−Free Devices 描述与应用| 规格特性 •双共阳极ESD保护 •SC-89封装可将瞬态电导向正极或地两个独立的单向配置或单双向配置 •ESD额定值N类(超过16千伏每人体模型 •符合IEC61000-4-2第4级 •低漏<5.0 uA •这些都是无铅设备
额定电压DC 5.60 V
工作电压 3 V
电容 45 pF
额定功率 240 mW
无卤素状态 Halogen Free
击穿电压 5.32 V
通道数 2
针脚数 3
耗散功率 240 mW
钳位电压 10.1 V
测试电流 5 mA
最大反向击穿电压 5.88 V
稳压值 5.6 V
脉冲峰值功率 50 W
最小反向击穿电压 5.32 V
击穿电压 5.32 V
工作温度Max 150 ℃
工作温度Min -55 ℃
工作结温 -55℃ ~ 150℃
耗散功率Max 240 mW
安装方式 Surface Mount
引脚数 3

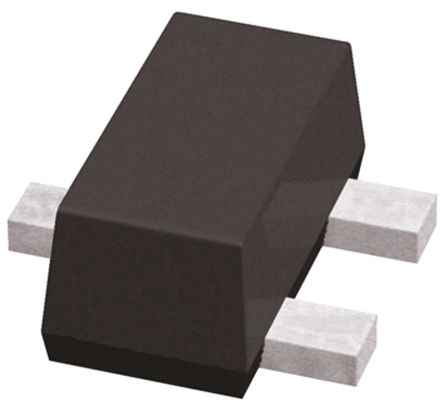

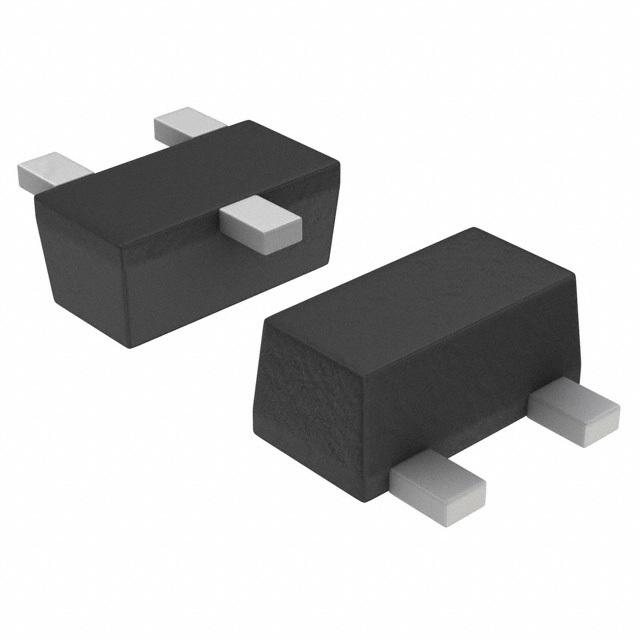

封装 SC-89-3
长度 1.6 mm
宽度 0.95 mm
高度 0.8 mm
封装 SC-89-3
工作温度 -55℃ ~ 150℃ TJ
产品生命周期 Active
包装方式 Tape & Reel TR
制造应用 汽车级
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC版本 2015/12/17
ECCN代码 EAR99
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
NZL5V6AXV3T1G ON Semiconductor 安森美 | 当前型号 | 当前型号 |
NZL5V6AXV3T1 安森美 | 类似代替 | NZL5V6AXV3T1G和NZL5V6AXV3T1的区别 |
