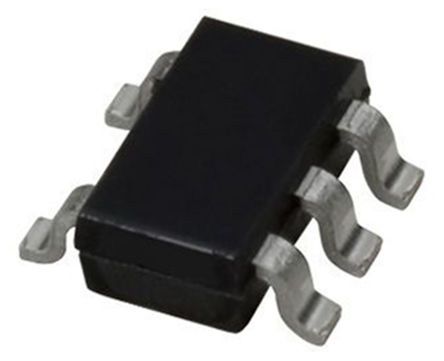

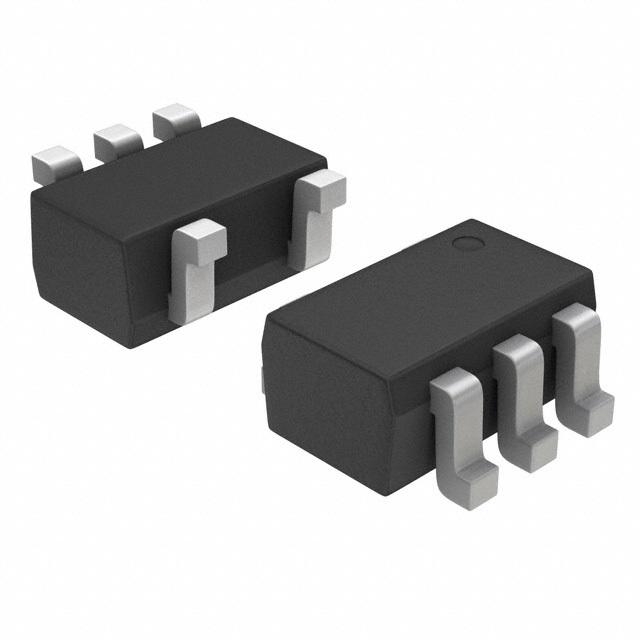

ESD 保护阵列### 瞬态电压抑制器,On Semiconductor
极性Polarization| 单向 Unidirectional \---|--- 反向关断电压/工作电压VRWMReverse Standoff Voltage| 5V 反向击穿电压VBRBreakdown Voltage| 6.8V 峰值脉冲耗散功率PPPMPeak Pulse Power Dissipation| 20W 峰值脉冲电流IPPmPeak Forward Surge Current| 1.6A 额定耗散功率PdPower dissipation| 0.38W/380mW Description & Applications| Features • Transient Voltage Suppressor • ESD Protection Diode with Low Clamping voltage • Small SC−88A SMT Package • Stand Off Voltage: 5 V • Low Leakage Current < 1 uA • Four Separate Unidirectional Configurations for Protection • ESD Protection: IEC61000−4−2: Level 4 MILSTD 883C − Method 3015−6: Class 3 • Pb−Free Packages are Available 描述与应用| 特性 •瞬态电压抑制器 •低钳位电压 •小型SC-88A SMT封装 •待机关闭电压:5 V •低漏电流小于1uA四个单独的单向配置保护 •ESD保护:IEC61000-4-2第4级MIL-STD883C - 方法3015-6:3级 •无铅包装可用
额定电压DC 6.80 V
工作电压 5 V
电容 15 pF
额定功率 20.0 W
无卤素状态 Halogen Free
击穿电压 6.8 V
电路数 4
通道数 4
针脚数 5
耗散功率 380 mW
钳位电压 13 V
最大反向电压(Vrrm) 5V
测试电流 1 mA
最大反向击穿电压 7.1 V
脉冲峰值功率 20 W
最小反向击穿电压 6.4 V
最大反向漏电流(Ir) 0.05uA
击穿电压 6.4 V
工作温度Max 125 ℃
工作温度Min -40 ℃
工作结温 -40℃ ~ 125℃
耗散功率Max 380 mW
安装方式 Surface Mount
引脚数 5

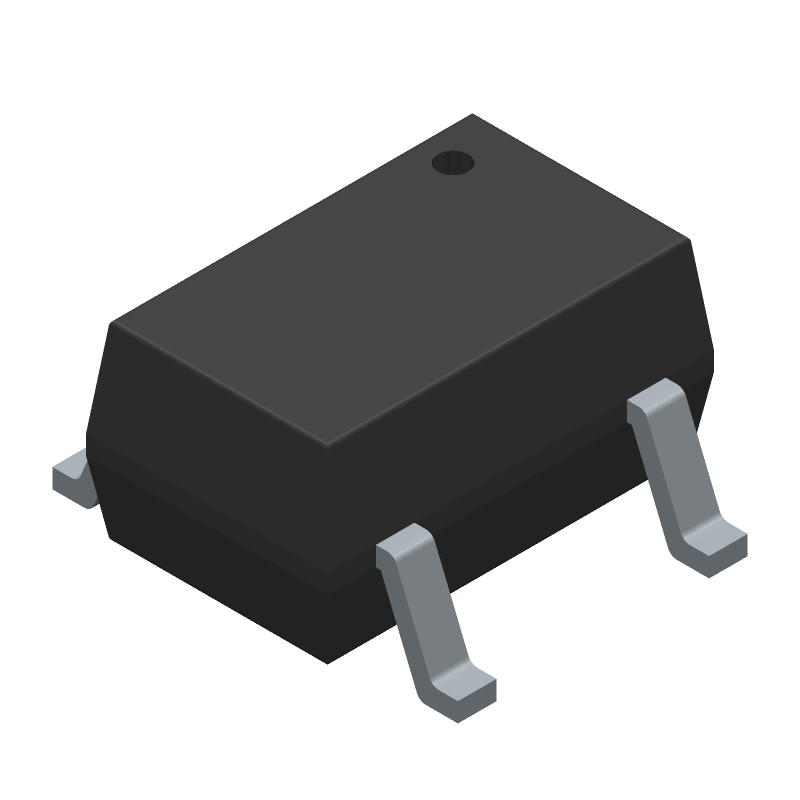

封装 SC-70-5
长度 2.2 mm
宽度 1.35 mm
高度 1 mm
封装 SC-70-5
工作温度 -40℃ ~ 125℃ TJ
产品生命周期 Active
包装方式 Tape & Reel TR
最小包装 3000
制造应用 汽车级
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC版本 2015/12/17
ECCN代码 EAR99
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
NSQA6V8AW5T2G ON Semiconductor 安森美 | 当前型号 | 当前型号 |
NSQA6V8AW5T2 安森美 | 类似代替 | NSQA6V8AW5T2G和NSQA6V8AW5T2的区别 |
