NCL30161MNTXG概述
恒流的降压稳压器用于驱动LED
Features | | Benefits
---|---|---
| | | | |
- .
- Single Pin Brightness and Enable/Disable Control using PWM
| |
- .
- Enables a wide range of pulse dimming
- .
- Adjustable LED Current
| |
- .
- Hysteretic current control
- .
- Thermal Shutdown Protection
| |
- .
- Circuit protection from thermal breakdown
NCL30161MNTXG中文资料参数规格
技术参数
频率 2.4 MHz
无卤素状态 Halogen Free
输出接口数 1
输入电压DC 12 V
通道数 1
耗散功率 1460 mW
开关频率 2400 kHz
输入电压DC Max 40 V
输入电压DC Min 6.3 v
工作温度Max 125 ℃
工作温度Min -40 ℃
耗散功率Max 1460 mW
电源电压Max 40 V
电源电压Min 8 V
封装参数
安装方式 Surface Mount
引脚数 10
封装 DFN-10
外形尺寸
封装 DFN-10
物理参数
工作温度 -40℃ ~ 125℃ TJ
其他
产品生命周期 Active
包装方式 Tape & Reel TR
制造应用 Industrial Lighting, General Illumination, LED Driver, Constant Current Source, 照明
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
海关信息
ECCN代码 EAR99

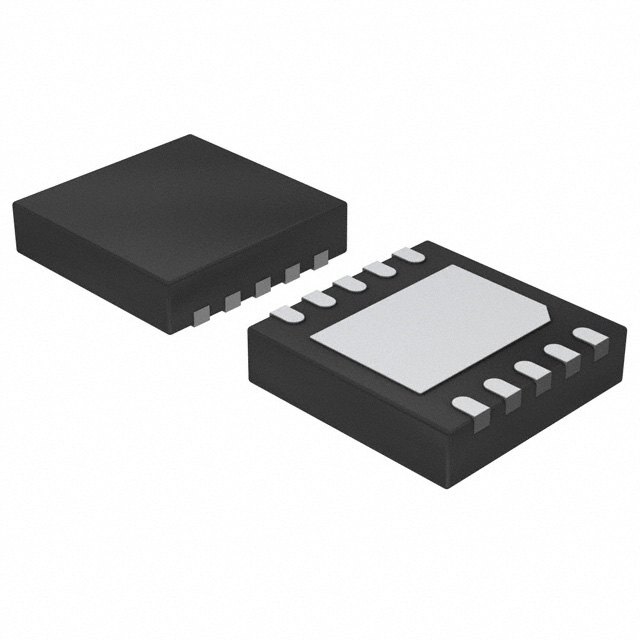

NCL30161MNTXG引脚图与封装图
