NCP380LSNAJAAT1G概述

ON Semiconductor固定/可调限流配电开关 ### 电压和电流管理,On Semiconductor

配电开关,

固定/可调限流配电开关

### 电压和电流管理,On Semiconductor


得捷:
IC PWR SWITCH P-CHAN 1:1 6TSOP


立创商城:
功率分配开关,电流限制(固定和可调)


欧时:
ON Semiconductor NCP380LSNAJAAT1G 电流限制开关, 2输入, 2输出, 2.1A电流限制, 6引脚 TSOP封装


e络盟:
电源负载开关, 限流, 高压侧, 低电平有效, 1路输出, 5.5V, TSOP-6


艾睿:
USB Power SW Hi Side/DIST Single 5.5V 0.1A to 2.1A 6-Pin TSOP T/R


Allied Electronics:
NCP380LSNAJAAT1G, Current Limit Switch 2-Input 2-Output, 6-Pin, TSOP


安富利:
USB Power SW Hi Side/DIST Single 5.5V 0.1A to 2.1A 6-Pin TSOP T/R


Chip1Stop:
USB Power SW Hi Side/DIST Single 5.5V 0.1A to 2.1A 6-Pin TSOP T/R


Verical:
USB Power SW Hi Side/DIST Single 5.5V 0.1A to 2.1A 6-Pin TSOP T/R


Newark:
# ON SEMICONDUCTOR  NCP380LSNAJAAT1G  POWER LOAD SWITCH, HIGH SIDE, TSOP-6


力源芯城:
单通道电流限制,功率分配负载开关


DeviceMart:
IC CURRENT LIMIT SWITCH 6-TSOP


Win Source:
IC CURRENT LIMIT SWITCH 6-TSOP


NCP380LSNAJAAT1G中文资料参数规格
技术参数

无卤素状态 Halogen Free

输出接口数 1

输入电压DC 5.50 V

针脚数 6

耗散功率 350 mW

上升时间 1000 µs

输入电压Max 5.5 V

输入电压Min 2.5 V

输出电流Max 1 A

输入数 2

工作温度Max 85 ℃

工作温度Min -40 ℃

耗散功率Max 350 mW

电源电压Max 5.5 V

电源电压Min 2.5 V

输入电压 2.5V ~ 5.5V

封装参数

安装方式 Surface Mount

引脚数 6

封装 TSOT-23-6

外形尺寸

长度 3 mm

宽度 1.5 mm

高度 1 mm

封装 TSOT-23-6

物理参数

工作温度 -40℃ ~ 125℃ TJ

其他

产品生命周期 Active

包装方式 Tape & Reel TR

制造应用 Power Management, 便携式器材, Laptops, USB ports, TVs, Portable Devices, 电源管理

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

海关信息

ECCN代码 EAR99

数据手册

NCP380LSNAJAAT1G引脚图与封装图

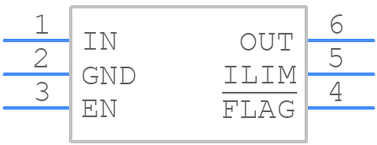

NCP380LSNAJAAT1G引脚图

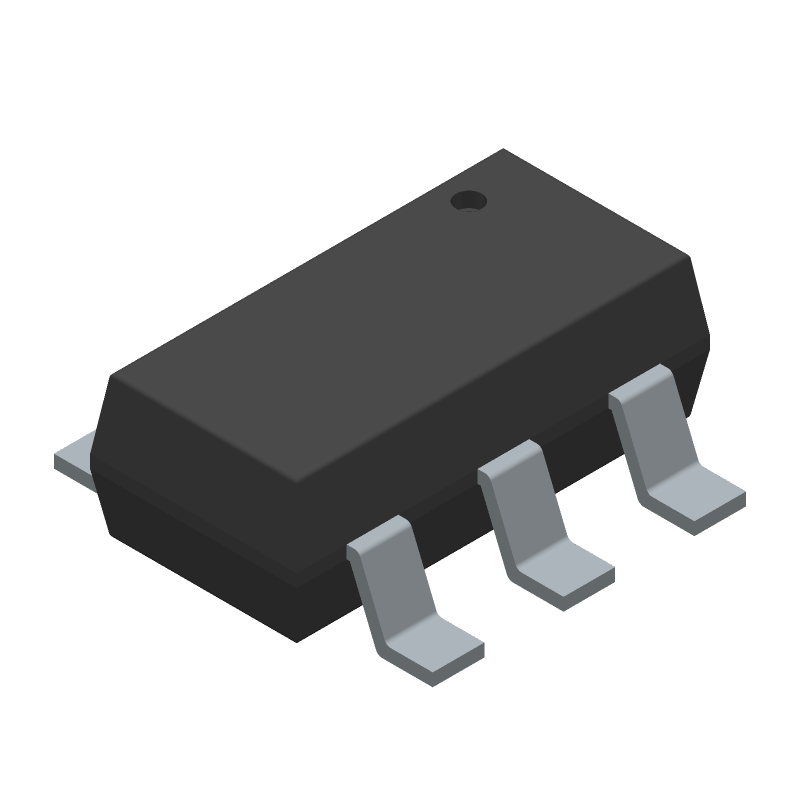

NCP380LSNAJAAT1G封装图
NCP380LSNAJAAT1G封装焊盘图
