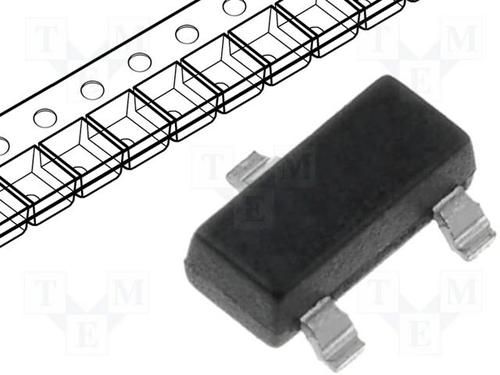

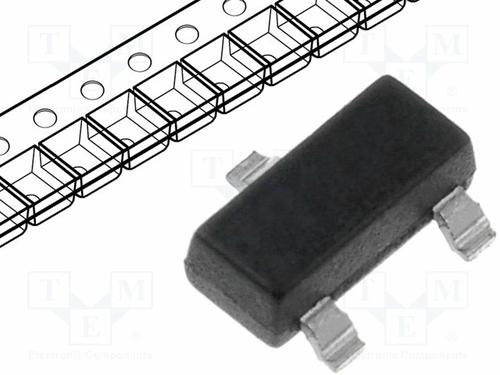

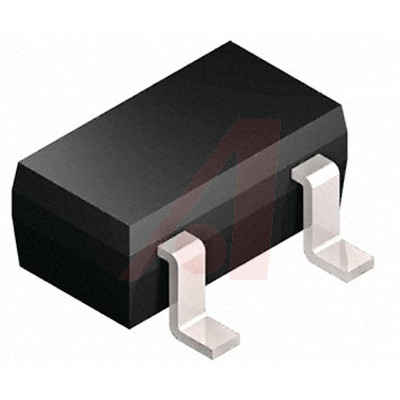

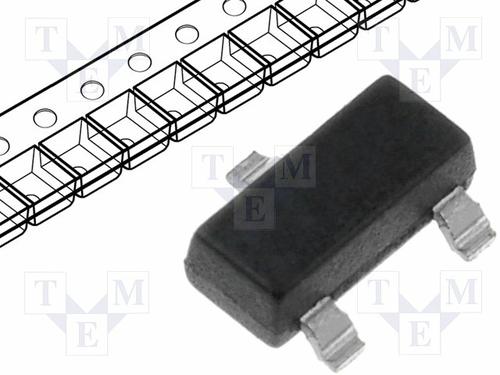

ON SEMICONDUCTOR NUP2105LT1G TVS二极管, TVS, NUP21 Series, 双向, 22 V, 40 V, SOT-23, 3 引脚
NUP2105L,NUP3105L 双线路 CAN 总线保护器
NUP2105L/NUP3105L 设计用于保护高速和容错网络中的 CAN 收发器,防止 ESD 及其他有害瞬态电压事件。
每行 350W 峰值功率耗散
低反向泄漏电流 < 100nA
低电容高速 CAN 数据速率
IEC 兼容性:
IEC 61000−4−2 ESD:4 级
IEC 61000−4−4 EFT:40A – 5/50ns(50A - 5/50ns,用于 NUP3105L)
IEC 61000−4−5(照明)8A 8/20μs
### 瞬态电压抑制器,On Semiconductor
立创商城:
NUP2105LT1G
得捷:
TVS DIODE 24VWM 44VC SOT23-3
欧时:
NUP2105L,NUP3105L 双线路 CAN 总线保护器NUP2105L/NUP3105L 设计用于保护高速和容错网络中的 CAN 收发器,防止 ESD 及其他有害瞬态电压事件。每行 350W 峰值功率耗散 低反向泄漏电流 < 100nA 低电容高速 CAN 数据速率 IEC 兼容性: IEC 61000−4−2 ESD:4 级 IEC 61000−4−4 EFT:40A – 5/50ns(50A - 5/50ns,用于 NUP3105L) IEC 61000−4−5(照明)8A 8/20μs### 瞬态电压抑制器,On Semiconductor
贸泽:
ESD 抑制器/TVS 二极管 27V CAN BUS Protection
艾睿:
Protect users and systems from electrostatic discharge with this tvs NUP2105LT1G ESD protection device from ON Semiconductor. This ESD diode has a maximum ESD protection device voltage of 30@Contact Disc/16@HBM kV. This device&s;s maximum clamping voltage is 44 V. This ESD diode has an operating temperature range of -55 °C to 150 °C. This product will be shipped in tape and reel packaging so that components can be mounted effectively. It is made in a dual configuration.
Allied Electronics:
NUP2105LT1G; Dual Bi-Directional TVS Diode; 350W; 3-Pin SOT-23
富昌:
NUP2105L 系列 32 V 30 pF 双向 双线路 CAN 总线 保护期 - SOT-23-3
Chip1Stop:
ESD Suppressor TVS Bi-Dir 24V Automotive 3-Pin SOT-23 T/R
TME:
Diode: transil; 350W; 32V; bidirectional, common cathode, double
Verical:
ESD Suppressor Diode TVS Bi-Dir 24V 3-Pin SOT-23 T/R
Newark:
TVS Diode, NUP21 Series, Bidirectional, 24 V, 44 V, SOT-23, 3 Pins
力源芯城:
二线双向
Win Source:
TVS DIODE 24VWM 44VC SOT23
工作电压 24.0 V
电容 30 pF
无卤素状态 Halogen Free
击穿电压 26.2 V
通道数 2
针脚数 3
耗散功率 350 W
钳位电压 44 V
测试电流 1 mA
最大反向击穿电压 32 V
脉冲峰值功率 350 W
最小反向击穿电压 26.2 V
击穿电压 26.2 V
工作温度Max 150 ℃
工作温度Min -55 ℃
安装方式 Surface Mount
引脚数 3

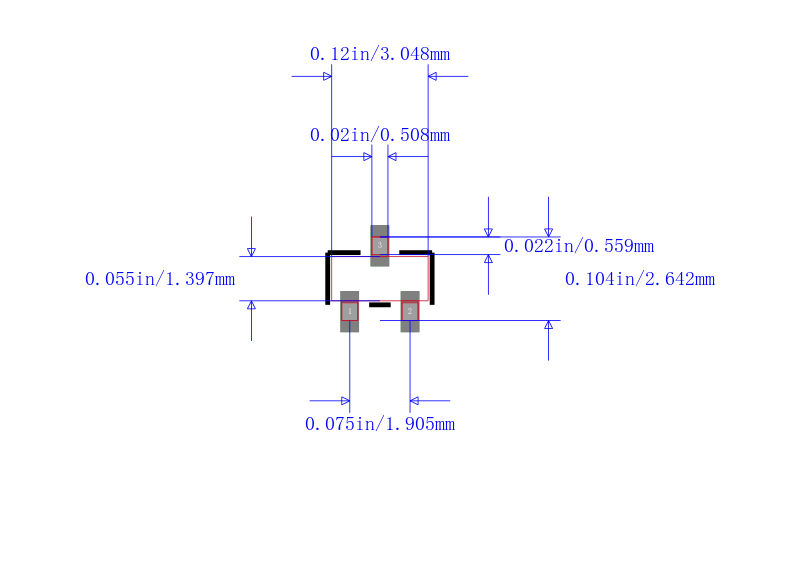

封装 SOT-23-3
长度 2.9 mm
宽度 1.3 mm
高度 0.94 mm
封装 SOT-23-3
工作温度 -55℃ ~ 150℃
产品生命周期 Active
包装方式 Tape & Reel TR
制造应用 工业, 车用, Industrial, 通用, Communications & Networking, 通信与网络, 汽车级, Automotive, Industrial, Automotive, Communications & Networking
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
ECCN代码 EAR99
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
NUP2105LT1G ON Semiconductor 安森美 | 当前型号 | 当前型号 |
SZNUP2105LT3G 安森美 | 完全替代 | NUP2105LT1G和SZNUP2105LT3G的区别 |
NUP2105LT3G 安森美 | 完全替代 | NUP2105LT1G和NUP2105LT3G的区别 |
SZNUP2105LT1G 安森美 | 类似代替 | NUP2105LT1G和SZNUP2105LT1G的区别 |
