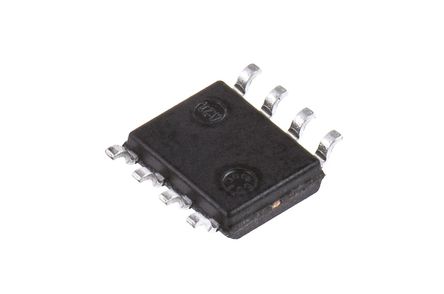

OP2177ARZ图片3

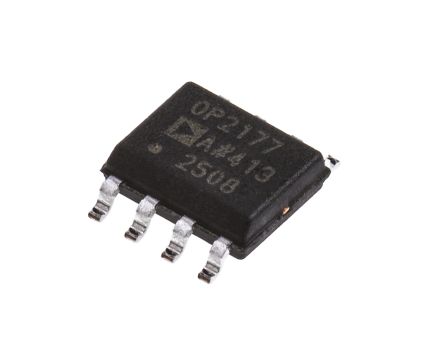

OP2177ARZ图片4
OP2177ARZ图片5
OP2177ARZ图片6
OP2177ARZ图片7
OP2177ARZ图片8
OP2177ARZ图片9
OP2177ARZ图片10
OP2177ARZ图片11
OP2177ARZ图片12
OP2177ARZ图片13
OP2177ARZ图片14
OP2177ARZ图片15
OP2177ARZ图片16
OP2177ARZ图片17
OP2177ARZ图片18
OP2177ARZ概述

ANALOG DEVICES  OP2177ARZ  运算放大器, 双路, 1.3 MHz, 2个放大器, 0.7 V/µs, ± 2.5V 至 ± 15V, SOIC, 8 引脚

精密,Analog Devices

### 运算放大器,Analog Devices


得捷:
IC OPAMP GP 2 CIRCUIT 8SOIC


立创商城:
OP2177ARZ


欧时:
Analog Devices 运算放大器 OP2177ARZ 双, 1.3MHz增益带宽积, 8引脚 SOIC封装


艾睿:
Op Amp Dual Precision Amplifier ±15V 8-Pin SOIC N Tube


安富利:
OP Amp Dual GP ±15V 8-Pin SOIC N


富昌:
OP2177 系列 1.3 MHz 带宽 0.7 V/us 低输入偏置电流 运算放大器 (双路) - SOIC-8


Chip1Stop:
Op Amp Dual GP ツア15V 8-Pin SOIC N Tube


TME:
Operational amplifier; 1.3MHz; 2.5÷15V; Channels:2; SO8


Verical:
Op Amp Dual Precision Amplifier ±15V 8-Pin SOIC N Tube


Newark:
# ANALOG DEVICES  OP2177ARZ  Operational Amplifier, Dual, 2 Amplifier, 1.3 MHz, 0.7 V/µs, ± 2.5V to ± 15V, SOIC, 8 Pins


Win Source:
IC OPAMP GP 1.3MHZ 8SOIC


DeviceMart:
IC OPAMP GP 1.3MHZ DUAL LN 8SOIC


OP2177ARZ中文资料参数规格
技术参数

电源电压DC 15.0 V

工作电压 2.5V ~ 15V

供电电流 400 µA

电路数 2

通道数 2

针脚数 8

共模抑制比 120 dB

带宽 1.3 MHz

转换速率 700 mV/μs

增益频宽积 1.3 MHz

输入阻抗 1.00 GΩ

输入补偿电压 15 µV

输入偏置电流 500 pA

工作温度Max 85 ℃

工作温度Min -40 ℃

增益带宽 1.3 MHz

共模抑制比Min 120 dB

电源电压Max 15 V

封装参数

安装方式 Surface Mount

引脚数 8

封装 SOIC-8

外形尺寸

长度 5 mm

宽度 4 mm

高度 1.5 mm

封装 SOIC-8

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tube

制造应用 Clinical Monitoring, 工业, Industrial, Wearable Health Monitoring, ECG Patient Monitoring, Health, Wellness and Fitness, Wireless, Sport Watch, Sensing & Instrumentation, 无线, Healthcare, 传感与仪器, NiBP based on ECG and PPG

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

军工级 No

REACH SVHC版本 2015/12/17

数据手册

OP2177ARZ引脚图与封装图

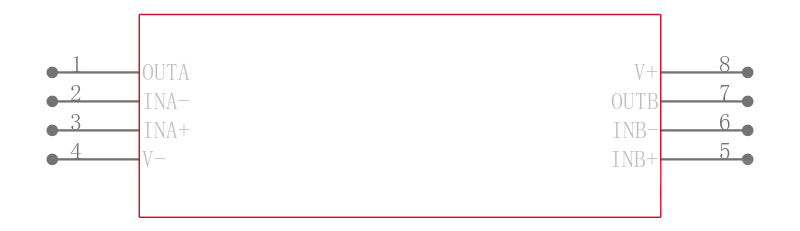

OP2177ARZ引脚图
OP2177ARZ封装图
OP2177ARZ电路图
OP2177ARZ封装焊盘图
在线购买OP2177ARZ
型号: OP2177ARZ
制造商: ADI 亚德诺
描述:ANALOG DEVICES  OP2177ARZ  运算放大器, 双路, 1.3 MHz, 2个放大器, 0.7 V/µs, ± 2.5V 至 ± 15V, SOIC, 8 引脚
替代型号OP2177ARZ
型号/品牌 代替类型 替代型号对比

OP2177ARZ

ADI 亚德诺

当前型号

当前型号

OP2177AR-REEL7

亚德诺

完全替代

OP2177ARZ和OP2177AR-REEL7的区别

OP2177AR-REEL

亚德诺

完全替代

OP2177ARZ和OP2177AR-REEL的区别

OP2177ARMZ-R2

亚德诺

完全替代

OP2177ARZ和OP2177ARMZ-R2的区别
