OP2177ARMZ参数规格_中文资料_数据手册PDF

OP2177ARMZ概述

ANALOG DEVICES OP2177ARMZ 运算放大器, 双路, 1.3 MHz, 2个放大器, 0.7 V/µs, ± 2.5V 至 ± 15V, MSOP, 8 引脚

精密，Analog Devices

### 运算放大器，Analog Devices

得捷:
IC OPAMP GP 2 CIRCUIT 8MSOP

立创商城:
OP2177ARMZ

欧时:
Analog Devices 运算放大器 OP2177ARMZ 双, 1.3MHz增益带宽积, 8引脚 MSOP封装

贸泽:
精密放大器 DUAL, PRECISION LOW NOISE OP AMP

艾睿:
Op Amp Dual Precision Amplifier ±15V 8-Pin MSOP Tube

Chip1Stop:
OP Amp Dual GP ±15V 8-Pin MSOP Tube

Verical:
Op Amp Dual Precision Amplifier ±15V 8-Pin MSOP Tube

Newark:
# ANALOG DEVICES OP2177ARMZ Operational Amplifier, Dual, 2 Amplifier, 1.3 MHz, 0.7 V/µs, ± 2.5V to ± 15V, MSOP, 8 Pins

Win Source:
IC OPAMP GP 1.3MHZ 8MSOP

OP2177ARMZ中文资料参数规格

技术参数

供电电流 400 µA

电路数 2

针脚数 8

共模抑制比 120 dB

带宽 1.3 MHz

转换速率 700 mV/μs

增益频宽积 1.3 MHz

输入阻抗 1.00 GΩ

输入补偿电压 15 µV

输入偏置电流 500 pA

工作温度Max 125 ℃

工作温度Min -40 ℃

增益带宽 1.3 MHz

共模抑制比Min 120 dB

封装参数

安装方式 Surface Mount

引脚数 8

封装 MSOP-8

外形尺寸

长度 3 mm

宽度 3 mm

高度 0.85 mm

封装 MSOP-8

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tube

制造应用 Signal Processing, Clinical Monitoring, Automation & Process Control, Wearable Health Monitoring, ECG Patient Monitoring, Health, Wellness and Fitness, Sport Watch, Wireless, Sensing & Instrumentation, 自动化与过程控制, Healthcare, 无线, 传感与仪器, 信号处理, NiBP based on ECG and PPG

符合标准

RoHS标准 RoHS Compliant

含铅标准 PB free

REACH SVHC标准 No SVHC

军工级 No

REACH SVHC版本 2015/12/17

数据手册

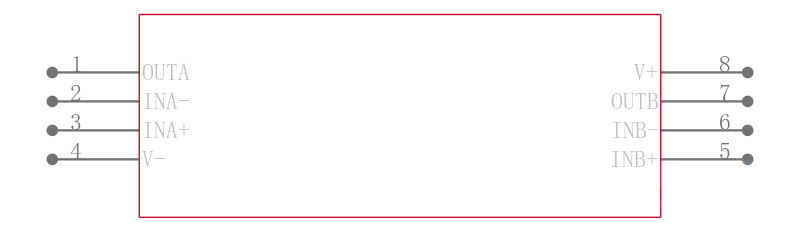

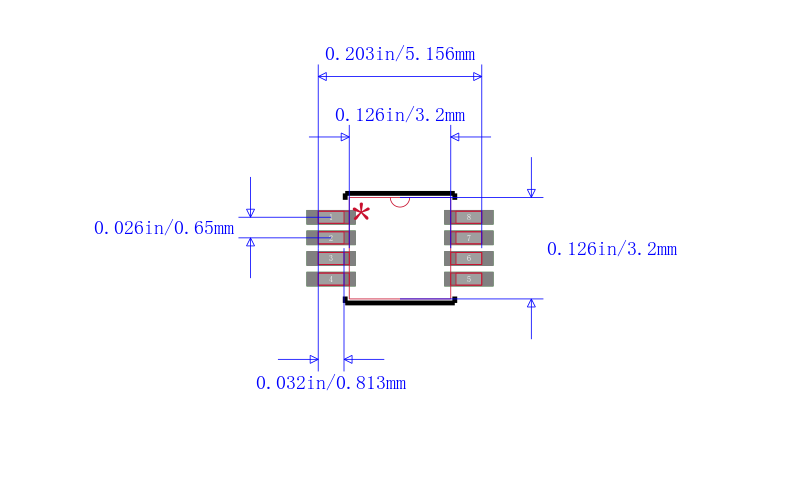

OP2177ARMZ引脚图与封装图

在线购买OP2177ARMZ

型号： OP2177ARMZ

制造商： ADI 亚德诺

描述：ANALOG DEVICES OP2177ARMZ 运算放大器, 双路, 1.3 MHz, 2个放大器, 0.7 V/µs, ± 2.5V 至 ± 15V, MSOP, 8 引脚

立即咨询

替代型号OP2177ARMZ

型号/品牌	代替类型	替代型号对比
OP2177ARMZ ADI 亚德诺	当前型号	当前型号
OP2177ARZ-REEL7 亚德诺	完全替代	OP2177ARMZ和OP2177ARZ-REEL7的区别
OP2177ARMZ-REEL 亚德诺	完全替代	OP2177ARMZ和OP2177ARMZ-REEL的区别
OP2177ARZ-REEL 亚德诺	完全替代	OP2177ARMZ和OP2177ARZ-REEL的区别
