Texas Instruments 功率运算放大器具有高电流输出,适用于驱动低阻抗和艰难的负载。 与通用运算放大器相比,这些设备中的很多均可在较高的电源电压下操作。 典型应用包括:驱动 MOSFET 和功率晶体管、桥式放大器、电动机速度控制器、伺服放大器、电源和仪器系统中使用。
高电压和高电流
Texas Instruments 功率运算放大器具有高电流输出,适用于驱动低阻抗和艰难的负载。 与通用运算放大器相比,这些设备中的很多均可在较高的电源电压下操作。 典型应用包括:驱动 MOSFET 和功率晶体管、桥式放大器、电动机速度控制器、伺服放大器、电源和仪器系统中使用。
得捷:
IC OPAMP GP 2 CIRCUIT TO220-11
欧时:
Texas Instruments 运算放大器 OPA2544T 双 功率, 1.4MHz增益带宽积, 11引脚 MLPP封装
立创商城:
OPA2544T
德州仪器TI:
High-Voltage, High-Current Dual Operational Amplifier
贸泽:
Operational Amplifiers - Op Amps High-Voltage High-Current Dual
艾睿:
OP Amp Dual GP
安富利:
OP Amp Dual GP ±35V 11-Pin11+Tab TO-220 Tube
Chip1Stop:
OP Amp Dual GP ±35V 11-Pin 11+Tab TO-220 Tube
Verical:
Op Amp Dual High Output Current Amplifier ±35V Tube
Newark:
Operational Amplifier, Dual, 2 Amplifier, 1.4 MHz, 8 V/µs, ± 10V to ± 35V, TO-220, 11 Pins
Win Source:
IC OPAMP GP 1.4MHZ TO220-11
DeviceMart:
IC OPAMP GP 1.4MHZ TO-220-11
输出电流 2000 mA
供电电流 22 mA
电路数 2
通道数 2
针脚数 11
共模抑制比 90dB ~ 106dB
输入补偿漂移 10.0 µV/K
带宽 1.4 MHz
转换速率 8.00 V/μs
增益频宽积 1.4 MHz
输入补偿电压 1 mV
输入偏置电流 15 pA
工作温度Max 85 ℃
工作温度Min -40 ℃
增益带宽 1.4 MHz
共模抑制比Min 90 dB
安装方式 Through Hole
引脚数 11

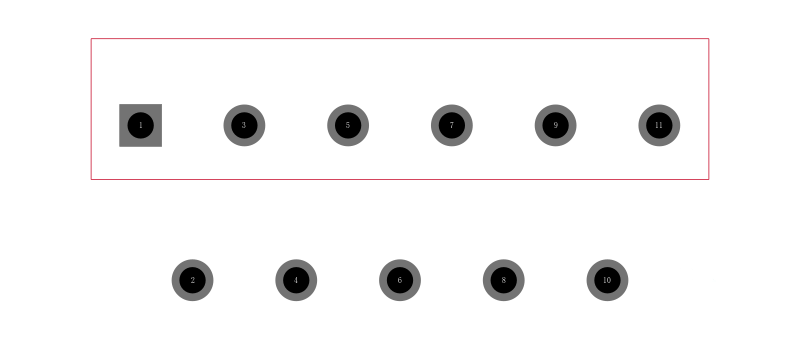

封装 TO-220-11

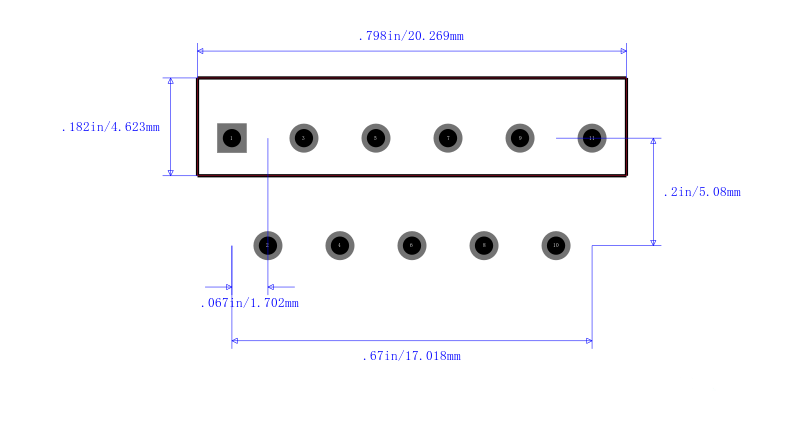

长度 20.02 mm
宽度 10.7 mm
高度 4.5 mm
封装 TO-220-11
工作温度 -40℃ ~ 85℃
产品生命周期 Active
包装方式 Tube
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2014/12/17
ECCN代码 EAR99
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
OPA2544T TI 德州仪器 | 当前型号 | 当前型号 |
OPA2544TG3 德州仪器 | 类似代替 | OPA2544T和OPA2544TG3的区别 |
