OPA2137UA

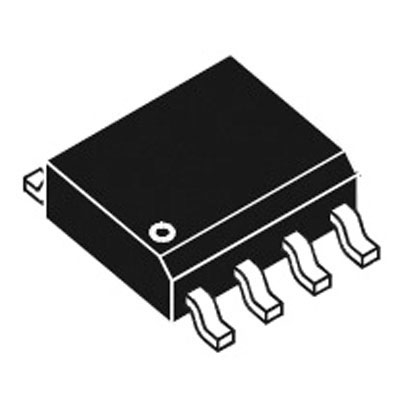

OPA2137UA图片1
OPA2137UA图片2
OPA2137UA图片3
OPA2137UA图片4
OPA2137UA图片5
OPA2137UA图片6
OPA2137UA图片7
OPA2137UA图片8
OPA2137UA图片9
OPA2137UA图片10
OPA2137UA图片11
OPA2137UA图片12
OPA2137UA图片13
OPA2137UA图片14
OPA2137UA图片15
OPA2137UA图片16
OPA2137UA图片17
OPA2137UA概述

JFET 输入运算放大器,OPA 系列### 运算放大器,Texas Instruments

JFET 输入,OPA 系列


得捷:
IC OPAMP JFET 2 CIRCUIT 8SOIC


立创商城:
OPA2137UA


德州仪器TI:
Dual, 36-V, 1-MHz operational amplifier


欧时:
Texas Instruments 运算放大器 OPA2137UA 双, 1MHz增益带宽积, 5 → 28 V单电源电压, 8引脚 SOIC封装


贸泽:
运算放大器 - 运放 Low Cost FET-Input Oper Amplifier


e络盟:
运算放大器, 双路, 2个放大器, 1 MHz, 3.5 V/µs, ± 2.25V 至 ± 18V, SOIC, 8 引脚


艾睿:
OP Amp Dual GP ±18V/36V 8-Pin SOIC Tube


安富利:
OP Amp Dual GP ±18V/36V 8-Pin SOIC Tube


Chip1Stop:
Standard Linear AmplifierLow Cost FET-Input Operational Amplifiers OP Amp Dual GP ±18V/36V 8-Pin SOIC Tube


Verical:
OP Amp Dual GP ±18V/36V 8-Pin SOIC Tube


Newark:
Operational Amplifier, Dual, 2 Amplifier, 1 MHz, 3.5 V/µs, ± 2.25V to ± 18V, SOIC, 8 Pins


DeviceMart:
IC OPAMP GP 1MHZ DUAL FET 8SOIC


Win Source:
IC OPAMP GP 1MHZ 8SOIC


OPA2137UA中文资料参数规格
技术参数

电源电压DC 15.0 V

供电电流 220 µA

电路数 2

通道数 2

针脚数 8

共模抑制比 70 dB

输入补偿漂移 15.0 µV/K

带宽 1 MHz

转换速率 3.50 V/μs

增益频宽积 1 MHz

输入补偿电压 2.5 mV

输入偏置电流 5 pA

工作温度Max 85 ℃

工作温度Min -40 ℃

增益带宽 1 MHz

共模抑制比Min 70 dB

电源电压Max 36 V

电源电压Min 4.5 V

封装参数

安装方式 Surface Mount

引脚数 8

封装 SOIC-8

外形尺寸

长度 4.9 mm

宽度 3.91 mm

高度 1.58 mm

封装 SOIC-8

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tube

制造应用 便携式器材, 测试与测量, 传感与仪器, 电源管理

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

数据手册

OPA2137UA引脚图与封装图

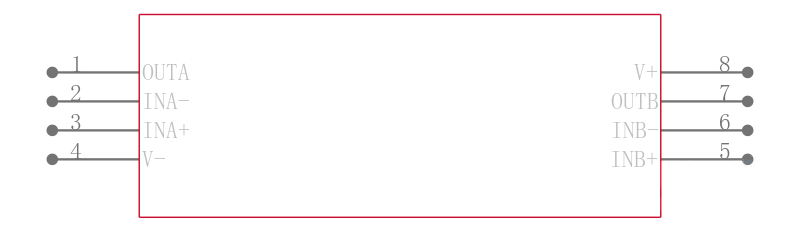

OPA2137UA引脚图
OPA2137UA封装图

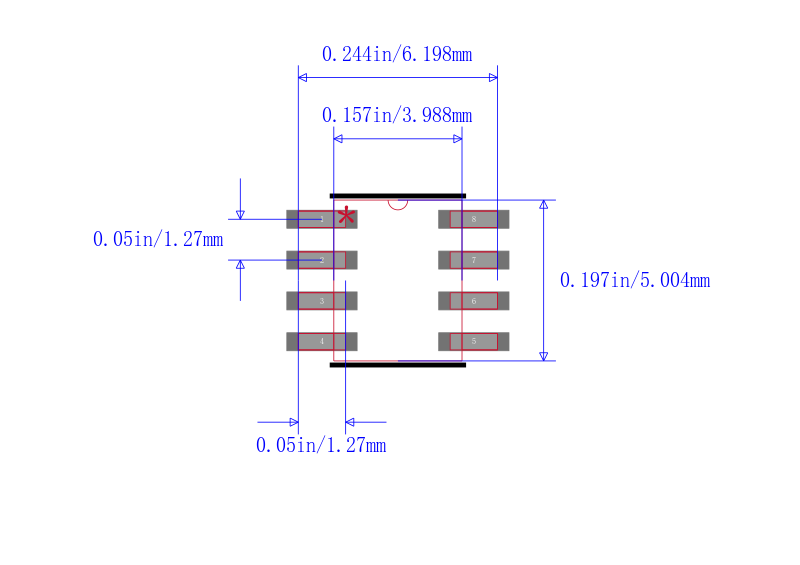

OPA2137UA封装焊盘图
在线购买OPA2137UA
型号: OPA2137UA
制造商: TI 德州仪器
描述:JFET 输入运算放大器,OPA 系列 ### 运算放大器,Texas Instruments
替代型号OPA2137UA
型号/品牌 代替类型 替代型号对比

OPA2137UA

TI 德州仪器

当前型号

当前型号

OPA2137PA

德州仪器

完全替代

OPA2137UA和OPA2137PA的区别

OPA2137EA/250

德州仪器

完全替代

OPA2137UA和OPA2137EA/250的区别

OPA2137UA/2K5

德州仪器

类似代替

OPA2137UA和OPA2137UA/2K5的区别
