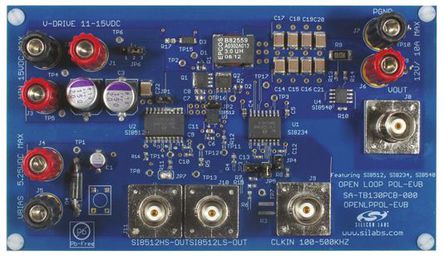

OPENLPPOL-EVB图片1

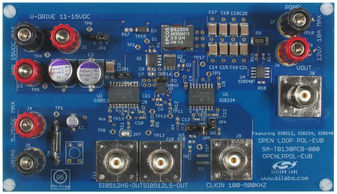

OPENLPPOL-EVB图片2

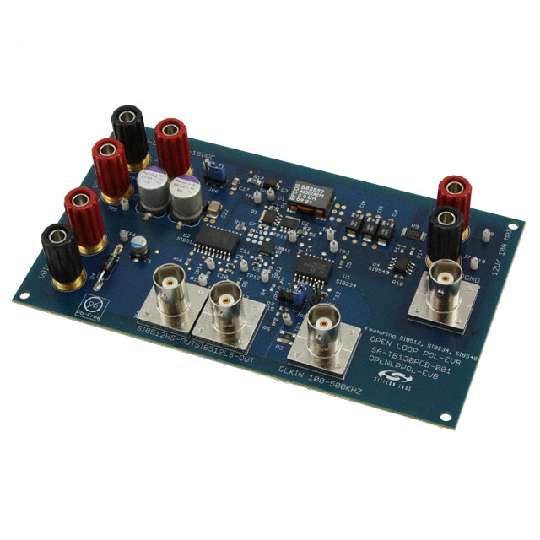

OPENLPPOL-EVB图片3

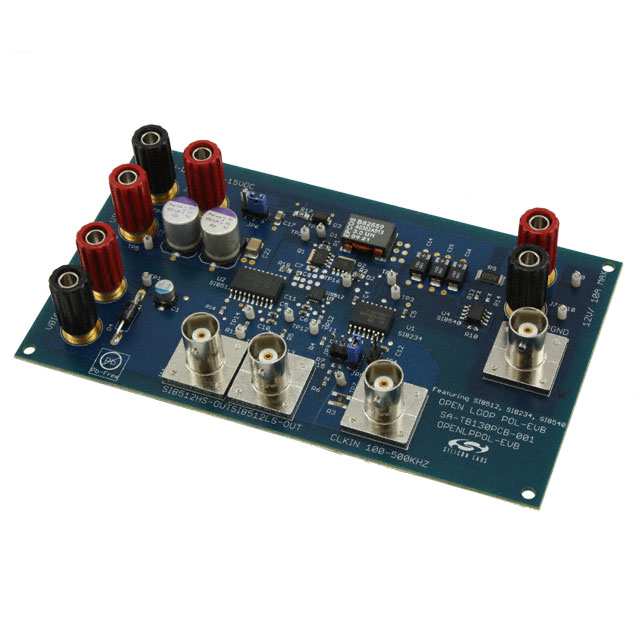

OPENLPPOL-EVB图片4
OPENLPPOL-EVB图片5
OPENLPPOL-EVB图片6
OPENLPPOL-EVB图片7
OPENLPPOL-EVB图片8
OPENLPPOL-EVB图片9
OPENLPPOL-EVB概述

Si8234 负载点评估板Silicon Laboratories OPENLPPOL-EVB 评估板实现了单相负载点转换器,其切换频率变化范围为 100 至 500kHz。 其占空比变化范围为 20 至 80%,此可变性为全面评估板上的评估各种产品功能提供方便的方法。 负载点或 POL 电路架构类似于开关模式电源、电动机控制器、反相器和镇流器照明驱动器中的电路架构。 开环 POL 评估板使用 Si8234 ISOdriver 驱动转换器的高侧和低侧 FET。 两个 Si8512 交流电流传感器用于监测高侧和低侧 FET 的切换电流。 一个 Si8540 直流电流传感器监测直流负载电流。该板可以评估以下设备: Si8234 ISOdriver RS 753-2122 Si8512 交流电流传感器 RS 753-2298 Si8540 直流电流传感器 ### MOSFET & IGBT 驱动器,Silicon Laboratories

Si8234 负载点评估板

Silicon Laboratories 评估板实现了单相负载点转换器,其切换频率变化范围为 100 至 500kHz。 其占空比变化范围为 20 至 80%,此可变性为全面评估板上的评估各种产品功能提供方便的方法。 负载点或 POL 电路架构类似于开关模式电源、电动机控制器、反相器和镇流器照明驱动器中的电路架构。

开环 POL 评估板使用 Si8234 ISOdriver 驱动转换器的高侧和低侧 FET。 两个 Si8512 交流电流传感器用于监测高侧和低侧 FET 的切换电流。 一个 Si8540 直流电流传感器监测直流负载电流。

该板可以评估以下设备:

Si8234 ISOdriver RS 753-2122

Si8512 交流电流传感器 RS 753-2298

Si8540 直流电流传感器

OPENLPPOL-EVB中文资料参数规格
其他

类型 电源管理

功能 电流检测

嵌入式

使用的 IC/零件 Si8410,Si8512,Si8540

主要属性 单相 POL,100 ~ 500kHz 切换频率

所含物品

辅助属性 20 ~ 80% 可变占空比

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

在线购买OPENLPPOL-EVB
型号: OPENLPPOL-EVB
描述:Si8234 负载点评估板 Silicon Laboratories OPENLPPOL-EVB 评估板实现了单相负载点转换器,其切换频率变化范围为 100 至 500kHz。 其占空比变化范围为 20 至 80%,此可变性为全面评估板上的评估各种产品功能提供方便的方法。 负载点或 POL 电路架构类似于开关模式电源、电动机控制器、反相器和镇流器照明驱动器中的电路架构。 开环 POL 评估板使用 Si8234 ISOdriver 驱动转换器的高侧和低侧 FET。 两个 Si8512 交流电流传感器用于监测高侧和低侧 FET 的切换电流。 一个 Si8540 直流电流传感器监测直流负载电流。 该板可以评估以下设备: Si8234 ISOdriver RS 753-2122 Si8512 交流电流传感器 RS 753-2298 Si8540 直流电流传感器 ### MOSFET & IGBT 驱动器,Silicon Laboratories
