非常低的功耗,轨到轨输出,负轨, VFB运算放大器 Very Low-Power, Rail-to-Rail Out, Negative Rail In, VFB Op Amp
* Low Power: * Supply Voltage: 2.5 V to 5.5 V * Quiescent Current: 1 mA Typ * Power Down Mode: 0.5 µA Typ * Bandwidth: 205 MHz * Slew Rate: 560 V/µs * Rise Time: 3 ns 2 VSTEP * Settling Time 0.1%: 22 ns 2 VSTEP * Overdrive Recovery Time: 60 ns * SNR: 0.00013% –117.6 dBc at 1 kHz 1 VRMS * THD: 0.00003% –130 dBc at 1 kHz 1 VRMS * HD2/HD3: –85 dBc/–105 dBc at 1 MHz 2 VPP * Input Voltage Noise: 4.6 nV/rtHz f = 100 kHz * Input Offset Voltage: 65 µV ±400-µV Max * CMRR: 116 dB * Output Current Drive: 50 mA * RRO: Rail-to-Rail Output * Input Voltage Range: –0.2 V to 3.9 V 5-V Supply * Operating Temperature Range: –40°C to +125°C
输出电流 50mA @5V
供电电流 1 mA
电路数 2
通道数 2
共模抑制比 94 dB
输入补偿漂移 1.10 µV/K
转换速率 560 V/μs
增益频宽积 118 MHz
输入补偿电压 65 µV
输入偏置电流 650 nA
可用通道 S, D
工作温度Max 125 ℃
工作温度Min -40 ℃
3dB带宽 205 MHz
增益带宽 118 MHz
共模抑制比Min 94 dB
安装方式 Surface Mount
引脚数 10

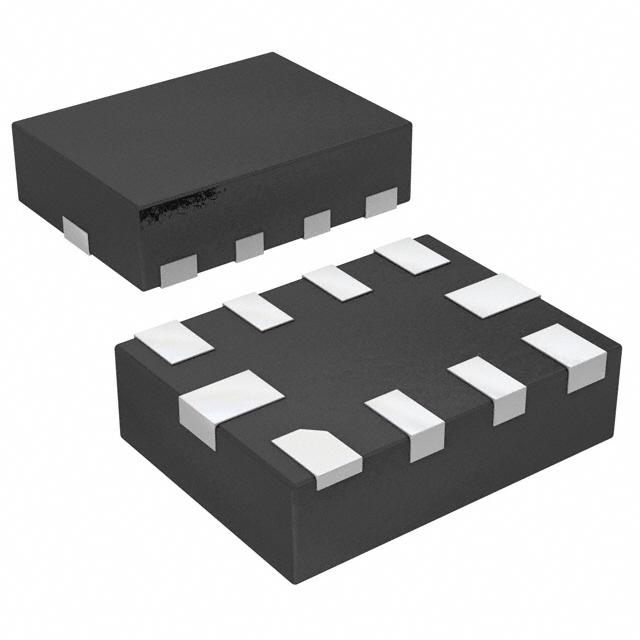

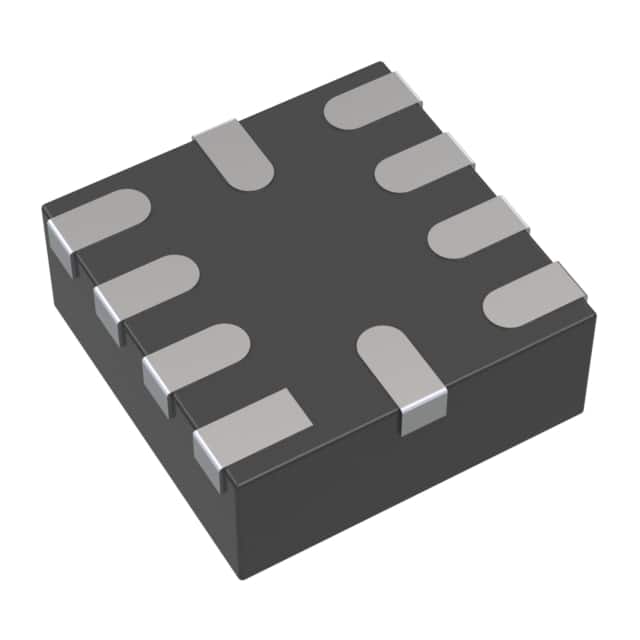

封装 QFN-10
封装 QFN-10
工作温度 -40℃ ~ 125℃
产品生命周期 Active
包装方式 Tape & Reel TR
RoHS标准 RoHS Compliant
含铅标准 Lead Free
ECCN代码 EAR99
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
OPA2836IRUNR TI 德州仪器 | 当前型号 | 当前型号 |
OPA2836IRUNT 德州仪器 | 类似代替 | OPA2836IRUNR和OPA2836IRUNT的区别 |
OPA2836IRMCT 德州仪器 | 功能相似 | OPA2836IRUNR和OPA2836IRMCT的区别 |
