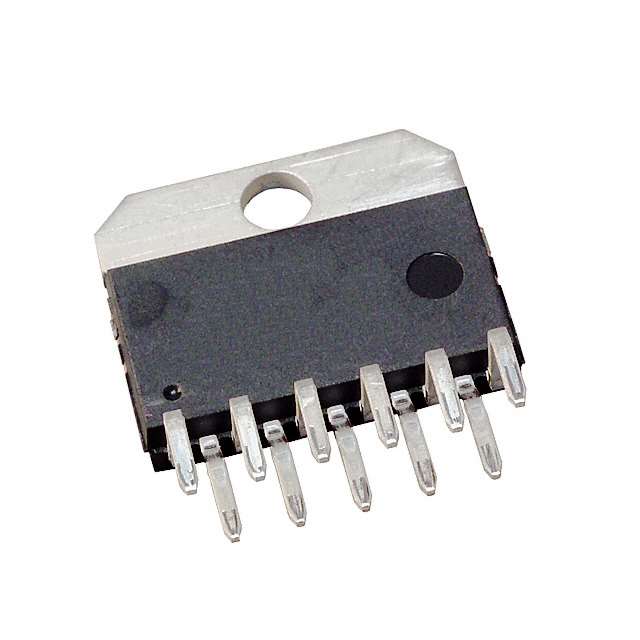

TEXAS INSTRUMENTS OPA2544TG3 运算放大器, 双路, 1.4 MHz, 2个放大器, 8 V/µs, ± 10V 至 ± 35V, TO-220, 11 引脚
The is a dual high-voltage/high-current Operational Amplifier suitable for driving a wide variety of high power loads. It provides 2A output current and power supply voltage range extends to ±35V. The OPA2544 integrates two high performance FET op amps with high power output stages on a single monolithic chip. Internal current limit and thermal shutdown protect the amplifier and load from damage.
- .
- Internal current limit
- .
- Thermal shutdown protection
- .
- 50pA IB Maximum FET input
- .
- 10µV/°C Typical offset drift
- .
- 106dB Typical CMRR
- .
- Green product and no Sb/Br
电源电压DC 35.0 V
输出电流 2000 mA
供电电流 22 mA
电路数 2
通道数 2
针脚数 11
共模抑制比 90 dB
输入补偿漂移 10.0 µV/K
带宽 1.4 MHz
转换速率 8.00 V/μs
增益频宽积 1.4 MHz
输入补偿电压 1 mV
输入偏置电流 15 pA
工作温度Max 85 ℃
工作温度Min -40 ℃
增益带宽 1.4 MHz
共模抑制比Min 90 dB
电源电压Max 35 V
安装方式 Through Hole
引脚数 11
封装 TO-220-11
封装 TO-220-11
工作温度 -40℃ ~ 85℃
产品生命周期 Active
包装方式 Each
制造应用 电机驱动与控制, 电源管理, 信号处理
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
OPA2544TG3 TI 德州仪器 | 当前型号 | 当前型号 |
OPA2544T 德州仪器 | 类似代替 | OPA2544TG3和OPA2544T的区别 |
OPA544T 德州仪器 | 功能相似 | OPA2544TG3和OPA544T的区别 |
OPA547FKTWT 德州仪器 | 功能相似 | OPA2544TG3和OPA547FKTWT的区别 |
