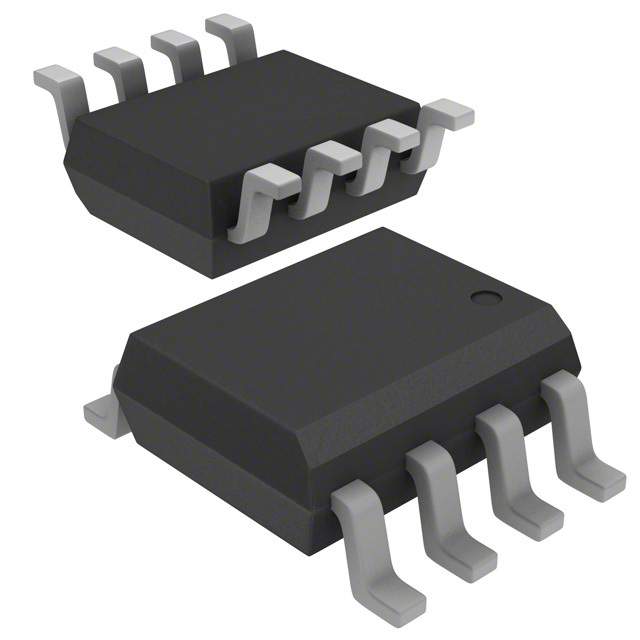

OP282GS图片2

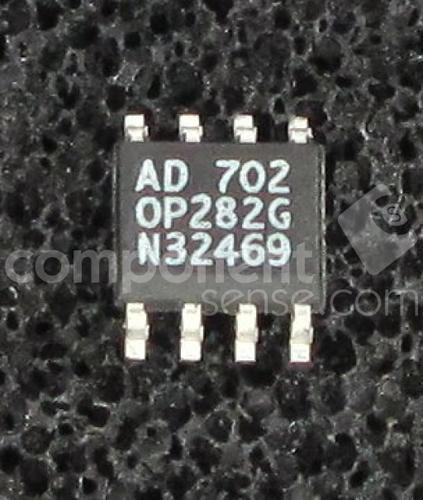

OP282GS图片3
OP282GS图片4
OP282GS图片5
OP282GS图片6

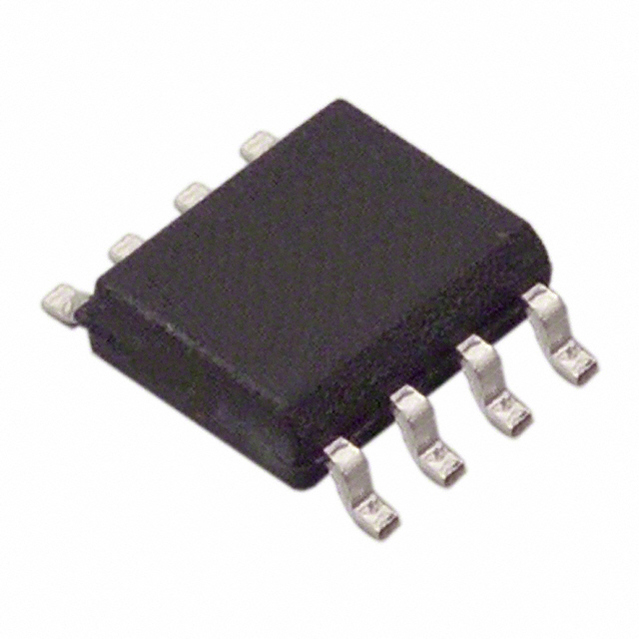

OP282GS图片7
OP282GS图片8
OP282GS图片9

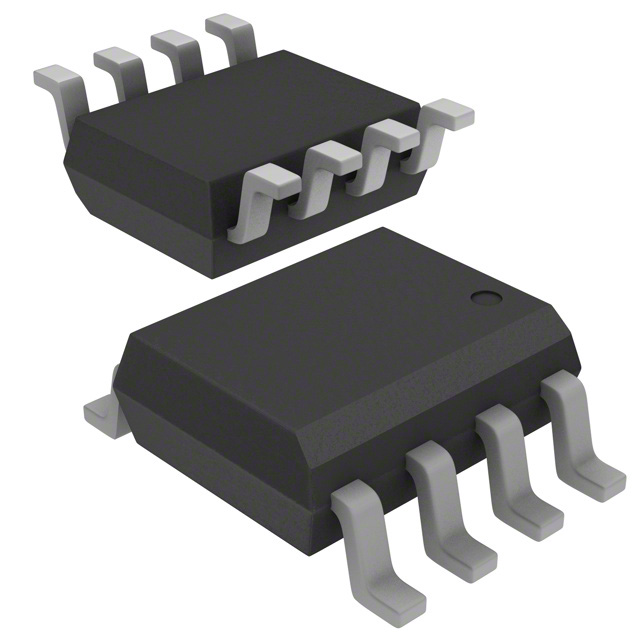

OP282GS图片10
OP282GS图片11

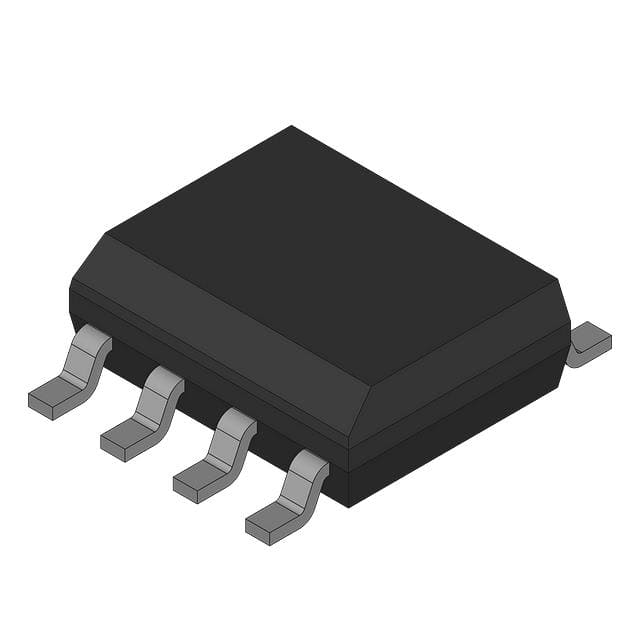

OP282GS图片12
OP282GS图片13
OP282GS概述

双/四通道,低功耗,高速JFET运算放大器 Dual/Quad Low Power, High Speed JFET Operational Amplifiers

If you need your circuit to amplify a voltage signal then this general purpose amplifier OP amp from Analog Devices is perfect for you! Its typical dual supply voltage is ±5|±9|±12|±15 V, with a minimum of ±4.5 V and maximum of ±18 V. This op amp has a minimum operating temperature of -40 °C and a maximum of 85 °C. This device is made with jfet technology. It has 2 channels per chip. This device uses dual power supplies.

OP282GS中文资料参数规格
技术参数

供电电流 210 µA

电路数 2

通道数 2

共模抑制比 70 dB

转换速率 9.00 V/μs

增益频宽积 4 MHz

输入阻抗 5.00 GΩ

输入补偿电压 200 µV

输入偏置电流 3 pA

工作温度Max 85 ℃

工作温度Min -40 ℃

增益带宽 4 MHz

共模抑制比Min 70 dB

封装参数

安装方式 Surface Mount

引脚数 8

封装 SOIC-8

外形尺寸

封装 SOIC-8

物理参数

工作温度 -40℃ ~ 90℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 Non-Compliant

含铅标准 Contains Lead

军工级 No

数据手册

OP282GS引脚图与封装图
OP282GS引脚图
OP282GS封装图
OP282GS封装焊盘图
在线购买OP282GS
型号: OP282GS
制造商: ADI 亚德诺
描述:双/四通道,低功耗,高速JFET运算放大器 Dual/Quad Low Power, High Speed JFET Operational Amplifiers
替代型号OP282GS
型号/品牌 代替类型 替代型号对比

OP282GS

ADI 亚德诺

当前型号

当前型号

OP282GSZ

亚德诺

完全替代

OP282GS和OP282GSZ的区别

OP282GSZ-REEL7

亚德诺

完全替代

OP282GS和OP282GSZ-REEL7的区别

OP282GSZ-REEL

亚德诺

完全替代

OP282GS和OP282GSZ-REEL的区别
